Lắp thủy lực gia công CNC

Phụ kiện thủy lực được gia công CNC là một phụ kiện thủy lực kết nối các ống mềm, ống dẫn, máy bơm, van và xi lanh trong hệ thống thủy lực. Nó trông đơn giản — thân kim loại có ren và mặt bịt kín — nhưng nó hoạt động trong những điều kiện khắc nghiệt: áp suất từ ​​50 đến 400+ bar, sự thay đổi nhiệt độ, độ rung và chất lỏng thủy lực tìm thấy mọi đường rò rỉ như nước tìm thấy vết nứt.

Công việc của phụ kiện là bịt kín. Cho dù đó là ren loe JIC 37°, ORFS (phớt mặt vòng chữ O), ren song song BSPP hay ren côn NPT, hình dạng bịt kín đều được gia công đến độ chính xác micron. Bề mặt bịt kín có hình tròn 0,02 mm là khớp nối dễ chảy nước. Sợi chỉ bị rách gốc là khớp nối bị bung ra khi có áp lực. Đó là lý do tại sao chất lượng gia công không phải là điều “có được” ở đây — đó là vấn đề an toàn.

Các tính năng và lợi ích chính của khớp nối thủy lực gia công CNC

Niêm phong các bề mặt được gia công, không "Đủ tốt" Nón loe 37°, rãnh vòng chữ O và mặt ghế được gia công với dung sai được kiểm soát (góc tựa ±0,5°, độ hoàn thiện bề mặt Ra tối đa 0,8μm). Bề mặt bịt kín thích hợp là thứ giúp giữ 350 bar bên trong đường ống và bên ngoài phòng thiết bị của bạn.

Đường chỉ sắc nét, sạch sẽ Chỉ được cắt hoặc cuộn đến 6g/6H với hình dạng đầy đủ — không bị rách rễ, không bị cuộn qua. Ren côn (NPT/BSPT) được kiểm tra bằng thước vòng L1/L2 để đảm bảo mối nối chặt chẽ, không bị rò rỉ.

Sự tự tin được kiểm tra bằng áp lực Chúng tôi kiểm tra áp suất các phụ kiện đến áp suất làm việc định mức 1,5× trên các lô được lấy mẫu và mọi phụ kiện đều được kiểm tra trực quan và kích thước. Đối với các ứng dụng quan trọng, có sẵn thử nghiệm áp suất 100%.

Chất liệu phù hợp với chất lỏng Thép carbon mạ kẽm cho hệ thống dầu khoáng tiêu chuẩn; thép không gỉ 316 dùng cho thực phẩm, hàng hải và chất lỏng có tính ăn mòn; đồng thau cho dịch vụ khí nén và nước áp suất thấp. Vật liệu phù hợp ngăn chặn sự ăn mòn điện và hư hỏng sớm.

Độ sạch bạn có thể chỉ định Các phụ kiện được làm sạch bằng sóng siêu âm và đóng gói theo thông số kỹ thuật về độ sạch của bạn — bao gồm các cấp độ sạch ISO 4406 dành cho các hệ thống trợ động và tỷ lệ nhạy cảm.

Thông số sản phẩm

Ứng dụng điển hình

Là nhà sản xuất và cung cấp phụ kiện thủy lực gia công CNC, Tuoyuan Metal cung cấp số lượng lớn phụ kiện với mức giá trực tiếp tại nhà máy cho:

Thủy lực di động - máy xúc, máy xúc, máy móc nông nghiệp

Hệ thống thủy lực công nghiệp - máy ép, máy ép phun, máy công cụ

Mạch thủy lực thiết bị xây dựng

Hệ thống thủy lực hàng hải và ngoài khơi (không gỉ 316)

Dây chuyền chế biến thực phẩm và dược phẩm

Bàn thử nghiệm, hệ thống bôi trơn và mạch khí nén

Quy trình sản xuất

Các phụ kiện thủy lực được gia công từ thanh phôi trên máy tiện CNC - thường trong một chu trình kẹp đơn. Thân lục giác được tiện, khoan, ren và hình dạng bịt kín (hình nón loe, rãnh vòng chữ O hoặc côn) được cắt bằng dụng cụ chuyên dụng. Phương pháp thiết lập đơn là phương pháp giữ bề mặt bịt kín đồng tâm với ren.

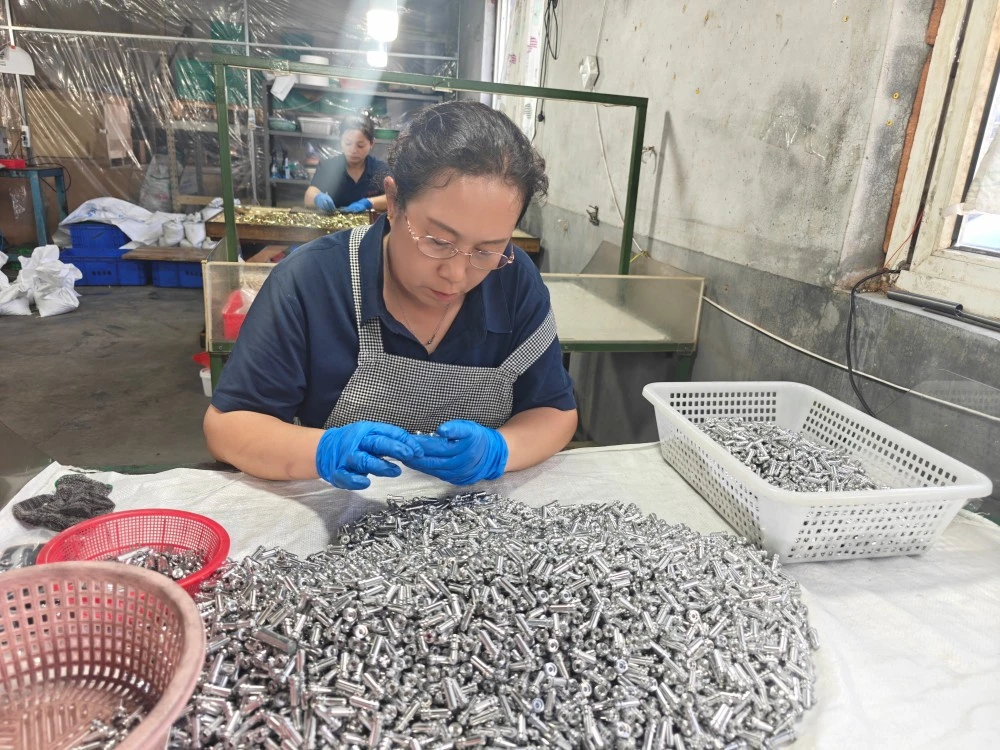

Sau khi gia công, các phụ kiện được mài nhẵn - quan trọng trên các bề mặt bịt kín - sau đó được xử lý bề mặt (mạ kẽm, kẽm-niken hoặc thụ động). Các phụ kiện được làm sạch bằng siêu âm để loại bỏ phoi và cặn, sau đó được kiểm tra: đo ren, kiểm tra góc tựa, đo kích thước và kiểm tra áp suất lấy mẫu.

Tại sao chọn Tuoyuan kim loại

Độ chính xác gia công được tính đến Máy tiện CNC của chúng tôi có độ chính xác định vị lặp lại là ≤±0,003mm và chúng tôi thường xuyên gia công ở mức ±0,01mm trên các phụ kiện — dải dung sai giúp giữ cho các bề mặt bịt kín luôn chính xác và ren sạch sẽ.

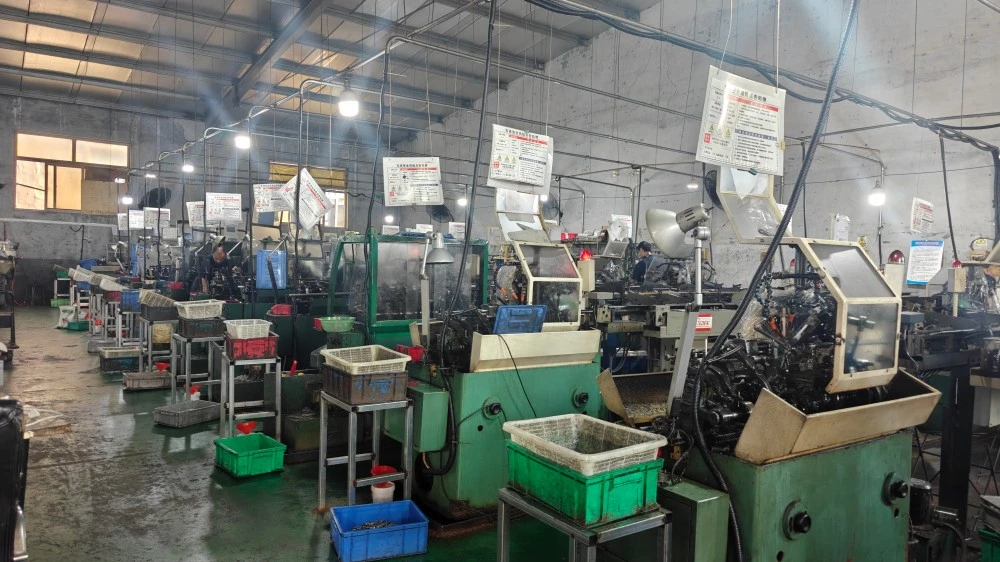

Thập kỷ chuyên môn gia công kim loại Hơn 10 năm kinh doanh các bộ phận tiện chính xác, với nhà máy rộng 5.000 m2, 20 máy tiện CNC và công suất 100 triệu sản phẩm hàng năm. Chúng tôi đã gia công mọi tiêu chuẩn phù hợp trong danh mục này — nhiều lần.

Phản hồi chất lượng trong 48 giờ Nếu phát hiện vấn đề, chúng tôi sẽ phản hồi trong vòng 48 giờ và chịu trách nhiệm bồi thường hoàn toàn theo thỏa thuận. Cam kết đó, được tôn trọng một cách nhất quán, là lý do tại sao 95% khách hàng của chúng tôi đặt hàng lại.

Tài liệu sẵn sàng xuất khẩu Giấy chứng nhận vật liệu, báo cáo kiểm tra và hồ sơ kiểm tra áp suất được gửi kèm theo mọi đơn hàng. Có sẵn sự phối hợp kiểm tra của bên thứ ba.

Đóng gói & Vận chuyển

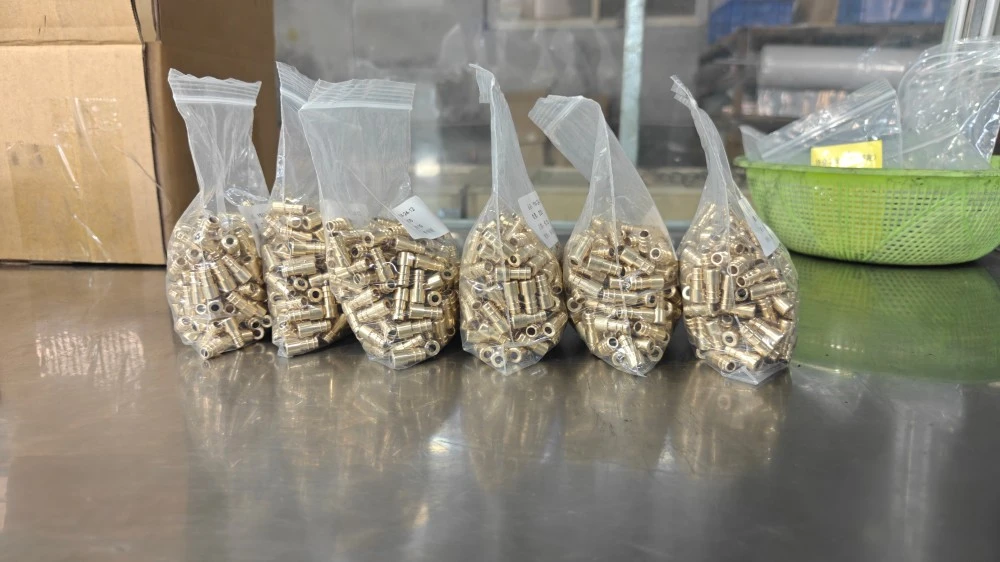

Các phụ kiện được làm sạch, bảo vệ chống ăn mòn và đóng gói trong túi poly, thùng carton hoặc vỏ gỗ xuất khẩu. Vận chuyển hàng hóa nhanh, hàng không và đường biển có sẵn từ Cảng Thanh Đảo. Tài liệu: Hóa đơn thương mại, Danh sách đóng gói, Vận đơn, Giấy chứng nhận xuất xứ, Giấy chứng nhận kiểm tra vật liệu. Để biết giá phụ kiện thủy lực gia công CNC, đơn đặt hàng số lượng lớn hoặc báo giá, hãy liên hệ với nhóm xuất khẩu của chúng tôi.

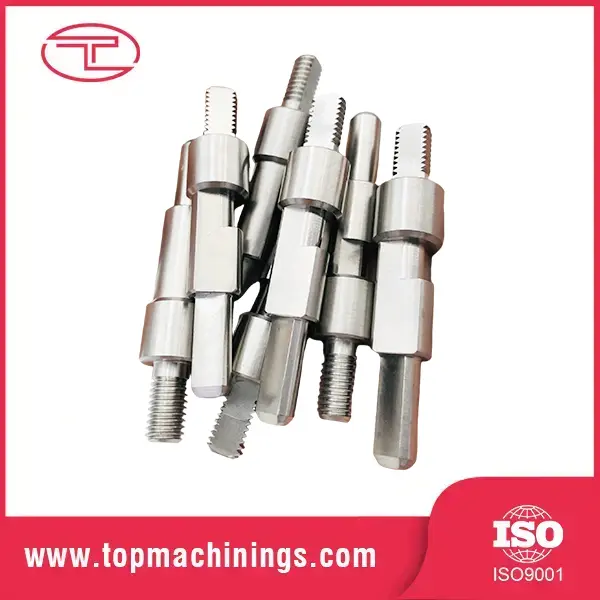

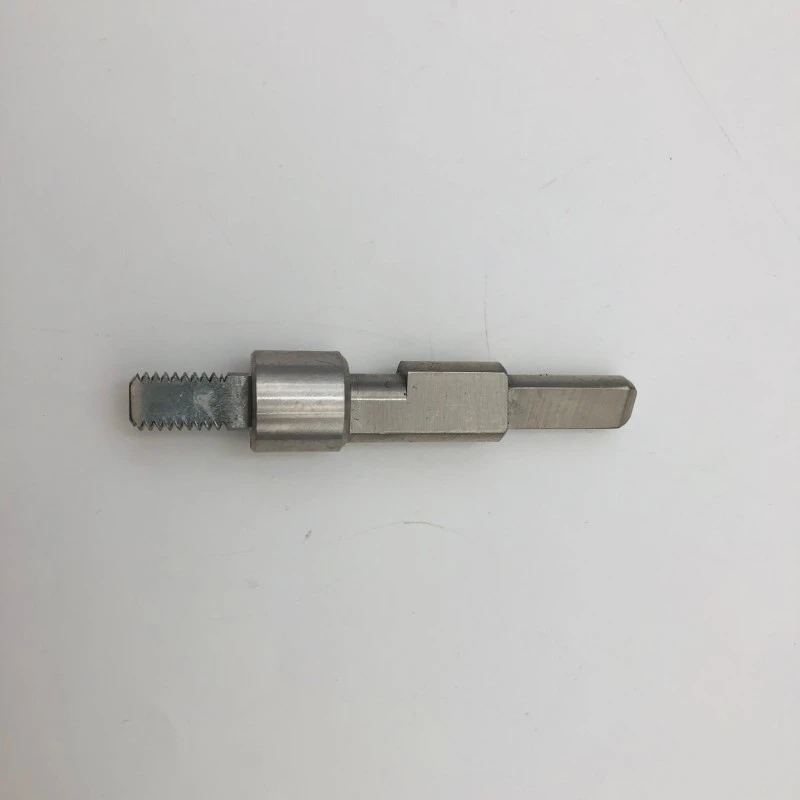

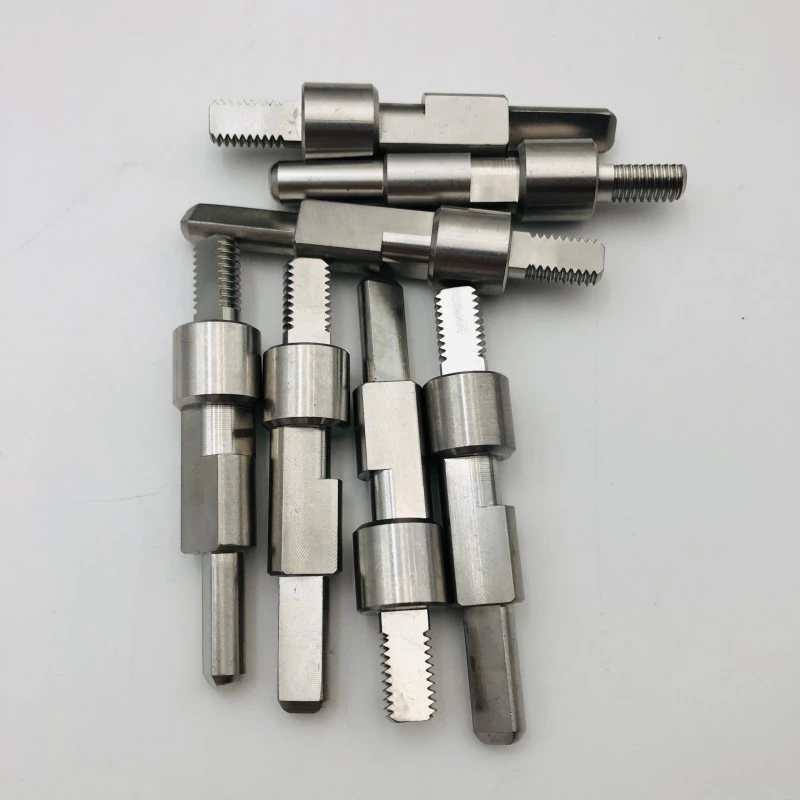

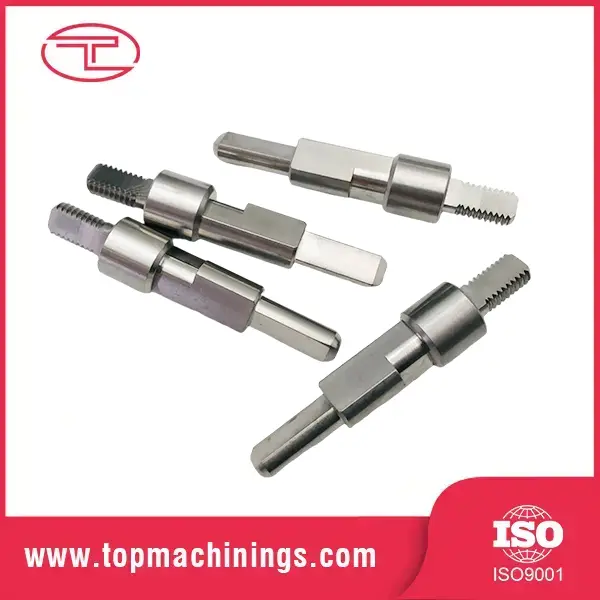

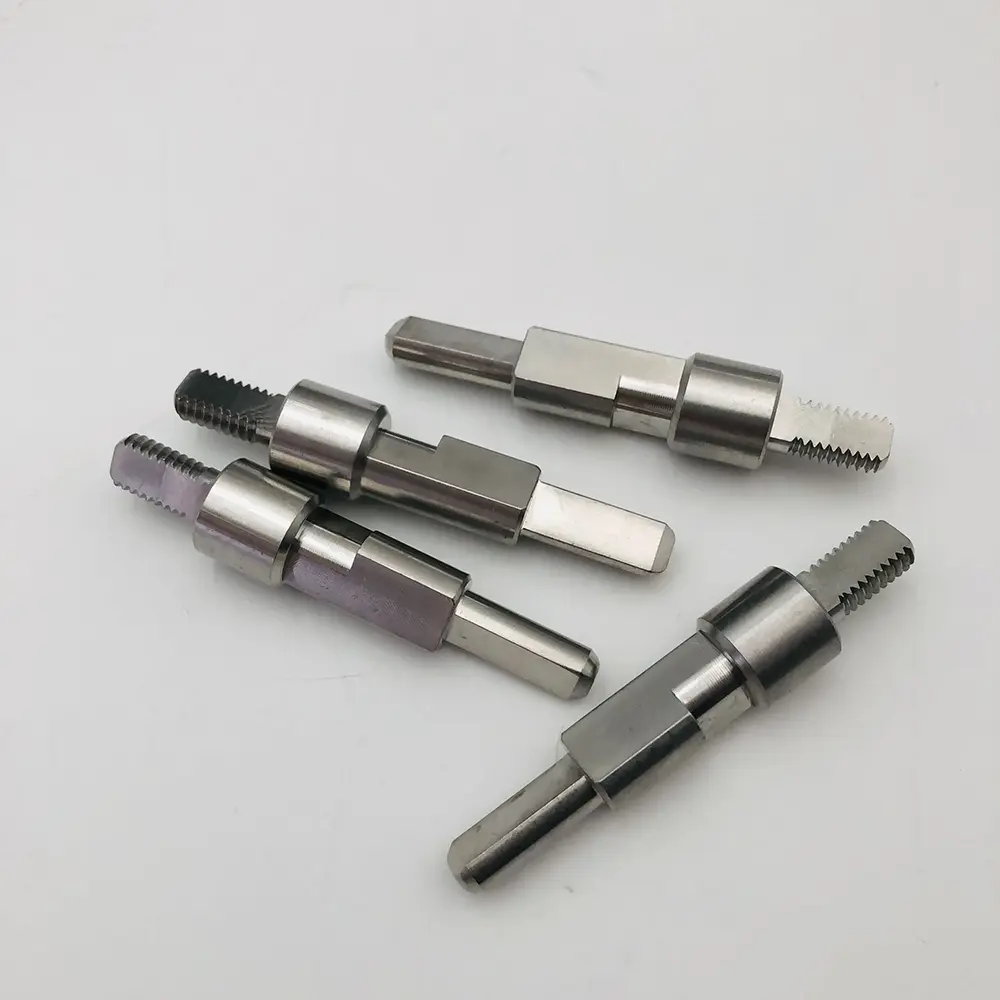

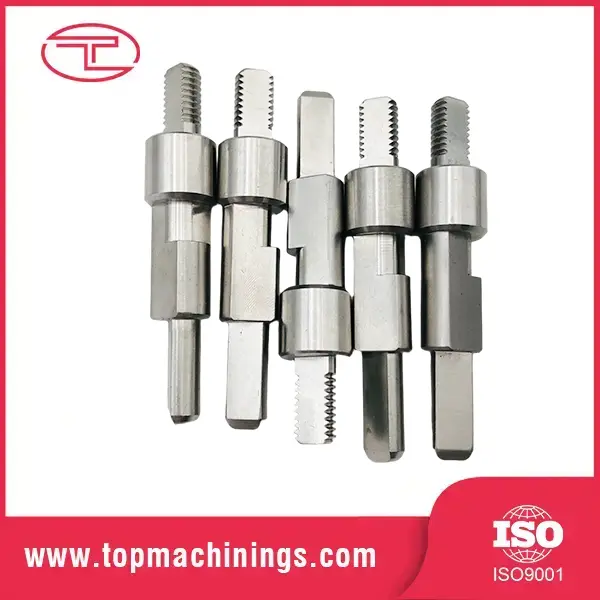

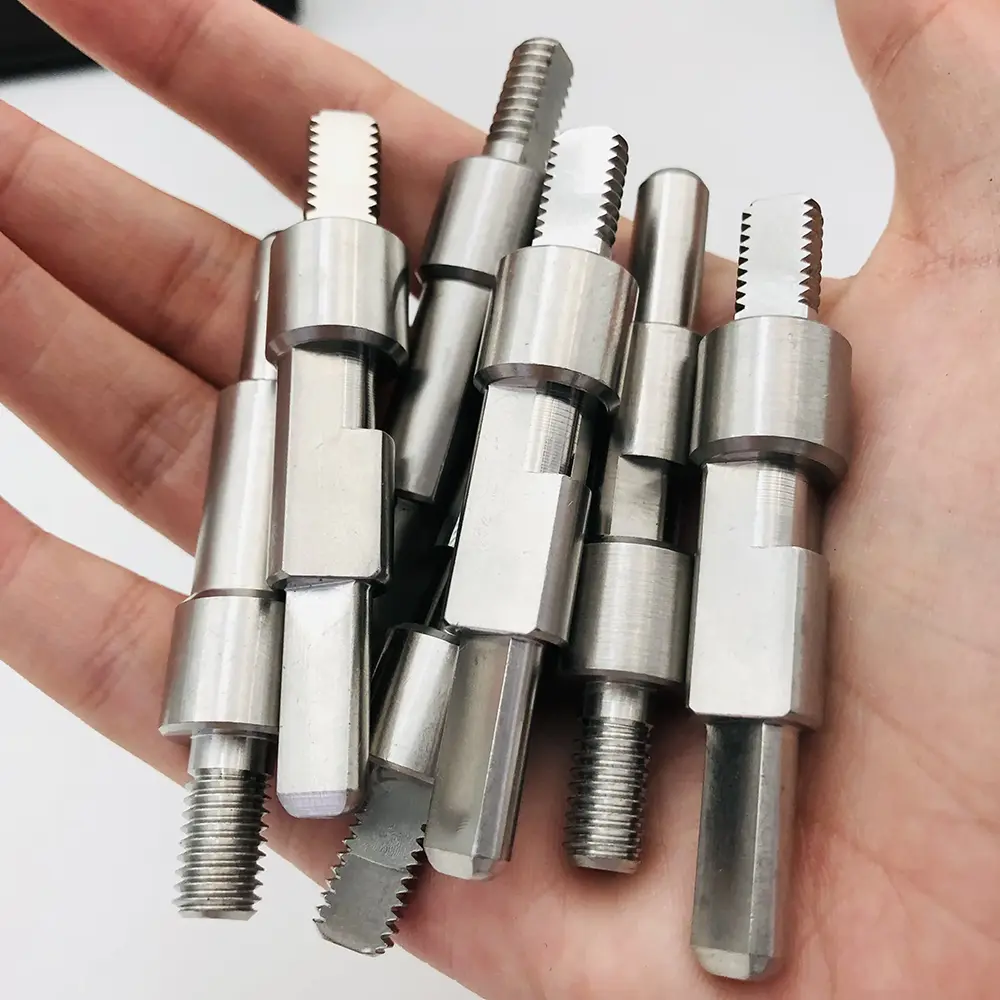

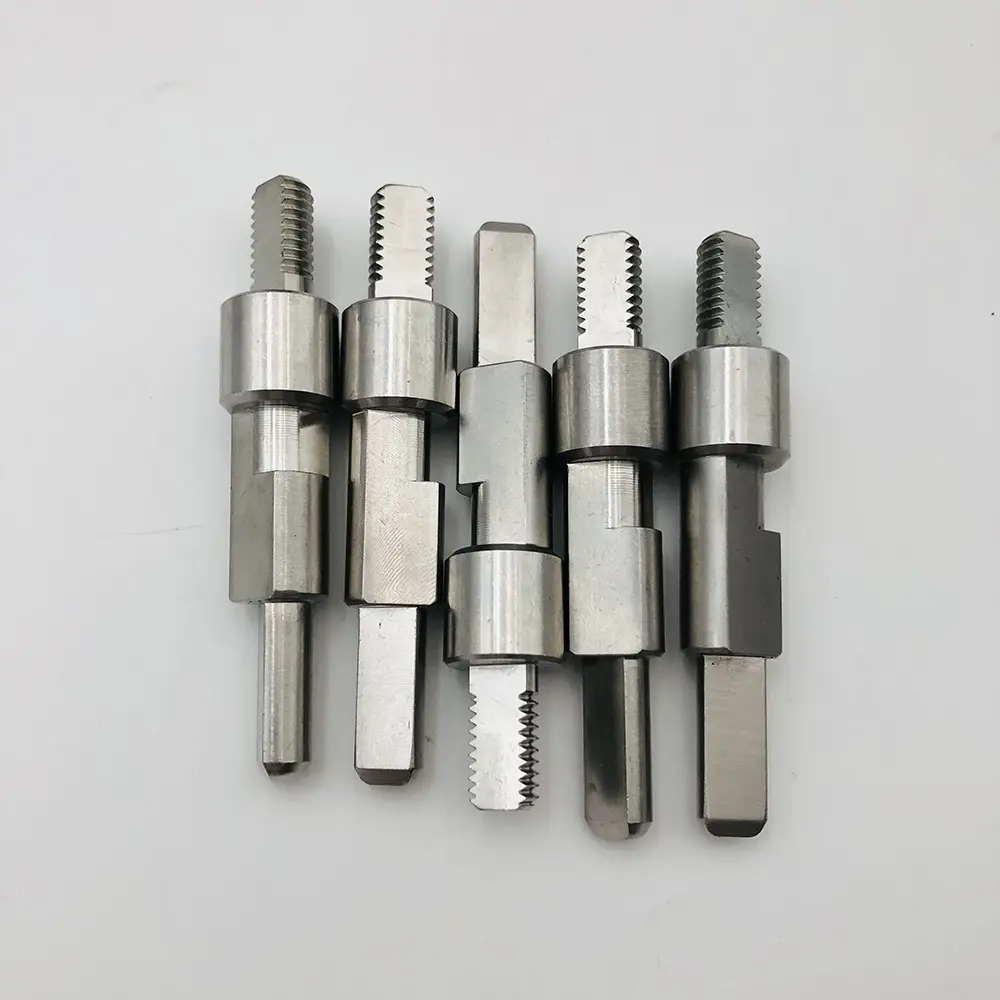

Trục ren có độ chính xác cao cho thiết bị công nghiệp

Khách hàng: Nhà sản xuất thiết bị thủy lực Châu Âu

Ngành: Năng lượng chất lỏng & Tự động hóa công nghiệp

Vật chất: Thép không gỉ / Thép cacbon

Quy trình: Tiện CNC chính xác, phay, tiện ren & xử lý nhiệt

Khách hàng yêu cầu trục ren nhiều bước tùy chỉnh với dung sai chặt chẽ và bề mặt nhẵn để tránh rò rỉ và mài mòn cơ học trong các cụm thủy lực áp suất cao. Các thành phần thị trường tiêu chuẩn không đáp ứng được các yêu cầu về mô-men xoắn và căn chỉnh cụ thể của chúng.

Sử dụng máy phay chính xác và tiện CNC đa trục của Thụy Sĩ, chúng tôi đã sản xuất các trục tùy chỉnh với biên dạng ren chính xác và các tính năng phay phẳng theo bản vẽ kỹ thuật của khách hàng. Kiểm soát chất lượng nghiêm ngặt, bao gồm kiểm tra thước ren 100% và kiểm tra độ nhám bề mặt, được áp dụng trước khi vận chuyển.

Câu hỏi thường gặp

Hỏi: Tôi nên sử dụng tiêu chuẩn phù hợp nào?

Trả lời: Điều này tùy thuộc vào khu vực của bạn và đầu ống: JIC phổ biến ở Bắc Mỹ, BSP ở Châu Âu/Châu Á, DIN theo hệ mét ở Đức, ORFS nơi độ rung và hiệu suất không rò rỉ đóng vai trò quan trọng. Gửi cho chúng tôi các phụ kiện hoặc bản vẽ hiện tại của bạn và chúng tôi sẽ xác định các phụ kiện phù hợp theo tiêu chuẩn và cung cấp.

Hỏi: Phụ kiện của bạn có thể chịu được áp lực nào?

A: Các phụ kiện tiêu chuẩn được đánh giá ở áp suất làm việc 350 bar; cấu hình áp suất cao lên tới 630 bar. Chúng tôi kiểm tra áp suất các lô lấy mẫu ở áp suất định mức 1,5×.

Hỏi: Bạn có thể cung cấp các phụ kiện bằng thép không gỉ cho thực phẩm hoặc hàng hải không?

Trả lời: Có - Các phụ kiện SUS316 với lớp hoàn thiện thụ động hiện có sẵn cho các ứng dụng thực phẩm, hàng hải và dược phẩm. Giấy chứng nhận vật liệu được cung cấp.

Hỏi: Bạn có cung cấp các phụ kiện tùy chỉnh cho mỗi bản vẽ không?

A: Vâng, phụ kiện hoàn toàn tùy chỉnh là đặc sản của chúng tôi. Gửi bản vẽ hoặc mẫu và chúng tôi sẽ gia công theo hình dạng chính xác của bạn, bao gồm cả cấu hình cổng tùy chỉnh.

Hỏi: Moq và thời gian giao hàng của phụ kiện thủy lực gia công CNC là bao nhiêu?

A: Mẫu: 3–5 ngày, MOQ linh hoạt. Sản xuất: trung bình 15 ngày. Vận chuyển đường biển từ Thanh Đảo, hoặc chuyển phát nhanh cho các đơn hàng nhỏ khẩn cấp.
