Làm thế nào để các bộ phận tiện chính xác có thể tạo ra các dụng cụ phẫu thuật robot nhỏ hơn?

Hệ thống phẫu thuật robot đang bị thu hẹp. Thế hệ tiếp theo của robot nội soi và vi phẫu sử dụng các dụng cụ có đường kính dưới 3mm – đủ nhỏ để điều hướng giải phẫu tinh tế nhưng cũng đủ mạnh để kẹp, cắt và khâu. Để đạt được điều này đòi hỏi phải suy nghĩ lại một cách triệt để mọi bộ phận, đặc biệt là các bộ phận truyền động cơ học bên trong cổ tay dụng cụ. Câu trả lời nằm ởbộ phận quay chính xác– những hình học nhỏ, phức tạp được gia công với dung sai không thể tưởng tượng được cách đây một thập kỷ. Bài viết này giải thích cách tiện CNC có độ chính xác cao tạo ra các trục, chốt và vỏ thu nhỏ giúp tạo ra các công cụ robot dưới milimet – và những điều mà người quản lý mua sắm nên tìm kiếm ở một nhà cung cấp.

Thử thách thu nhỏ trong phẫu thuật robot

Một dụng cụ phẫu thuật robot điển hình chứa tới 20 bộ phận chuyển động bên trong một ống nhỏ hơn bút chì. Mỗi phần phải:

• Chịu được sự khử trùng nhiều lần (nồi hấp, bức xạ gamma)
• Truyền mô-men xoắn với phản ứng ngược gần như bằng không
• Phù hợp với độ dày của tường thấp tới 0,15mm
• Chi phí thấp hơn so với các bộ phận gia công thông thường – vì các thiết bị thường được sử dụng một lần hoặc tái sử dụng có giới hạn

Các phương pháp gia công truyền thống (dập, tiện đơn giản) không thể giữ được độ đồng tâm, độ hoàn thiện bề mặt hoặc các đặc tính vi mô cần thiết. Các bộ phận tiện chính xác – được sản xuất trên máy tiện CNC loại Thụy Sĩ với dụng cụ trực tiếp – giải quyết những vấn đề này bằng cách kết hợp tiện, phay và khoan trong một chu trình, đạt được dung sai ±0,005 mm hoặc cao hơn.

Ba cách quan trọng để các bộ phận được tiện chính xác cho phép thu nhỏ

1.Trục vi mô và chốt truyền động

Cổ tay của robot phẫu thuật sử dụng dây cáp hoặc thanh đẩy để khớp nối bộ phận tác động cuối. Chúng kết nối với các chốt và trục nhỏ - thường có đường kính từ 0,5 mm đến 2 mm. Một bộ phận tiện chính xác có thể bao gồm:

• Rãnh cho vòng giữ (rộng 0,2mm, sâu 0,05mm)
• Đầu lục giác hoặc hình vuông để truyền mô-men xoắn
• Lỗ chéo (đường kính 0,3 mm) để uốn cáp

Tại sao độ chính xác lại quan trọng: Độ lệch 2µm trong chốt 1mm tạo ra sai số góc 0,2° – không thể chấp nhận được khi bác sĩ phẫu thuật khâu mạch máu 0,5mm.

2.Thành phần hình ống tường mỏng

Các khớp nối yêu cầu vỏ và ống bọc có độ dày thành dưới 0,2 mm. Xoay thông thường gây ra tiếng kêu hoặc sự sụp đổ. Tiện Thụy Sĩ với chất làm mát áp suất cao và dụng cụ cacbua tạo ra thành mỏng ổn định, có thể lặp lạibộ phận quay chính xáckhông có hiện tượng bavia thứ cấp.

3. Hình học phức tạp trong một thiết lập duy nhất

Các nhà thiết kế công cụ robot muốn có các tính năng kết hợp: ren, côn, đường cắt và mặt phẳng – tất cả trên một bộ phận. Các bộ phận tiện chính xác được chế tạo trên máy tiện nhiều trục giúp loại bỏ nhiều thiết lập, đảm bảo tính nhất quán về hình học. Ví dụ, đầu trocar có rãnh truyền động xoắn ốc và mặt bích gần có thể được gia công trong thời gian dưới 40 giây.

Bảng thông số – Thông số kỹ thuật quan trọng cho các bộ phận tiện chính xác cấp độ phẫu thuật

Chi phí tiềm ẩn của các bộ phận tiện chính xác không nhất quán

Các OEM thiết bị y tế thường tập trung vào dung sai lắp ráp trong khi đánh giá thấp tác động của từng bộ phận được tiện chính xác. Một ví dụ thực tế: một nhà sản xuất kim bấm phẫu thuật đã gặp phải sự cố 12% tại hiện trường do chốt 0,5mm có độ sâu rãnh không nhất quán. Nhà cung cấp ghim đã tuyên bố là ±0,01mm nhưng lại giao sai lệch ±0,025mm. Việc chuyển sang nhà cung cấp kiểm soát từng lô hàng với khả năng phân loại quang học 100% đã giảm tỷ lệ sai sót xuống 0,2%.

Bài học chính:

• Các vấn đề về đo lường – Yêu cầu báo cáo về micrô laze hoặc hệ thống quan sát, không chỉ thước cặp.
• Chứng nhận vật liệu – Dụng cụ phẫu thuật yêu cầu truy xuất nguồn gốc đầy đủ (EN 10204 3.1).
• Tính đồng nhất của bề mặt hoàn thiện – Các vết thô ráp chứa vi khuẩn; chỉ định Ra và Rz.

Tại sao Tuoyuan hiểu nhu cầu thu nhỏ phẫu thuật

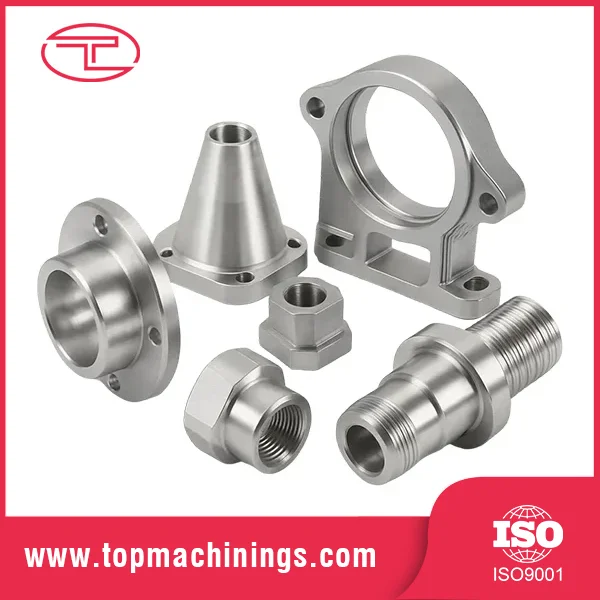

Qingdao Tuoyuan Metal Co., Ltd. đã dành hơn một thập kỷ để phát triển khả năng xử lý kim loại chính xác. Không giống như các cửa hàng máy móc thông thường, Tuoyuan tập trung vào các công nghệ chính xác mà robot phẫu thuật cần:

• Bộ phận tiện CNC (Thụy Sĩ và đầu cố định) cho trục vi mô, chốt và ống bọc
• Các bộ phận phay CNC cho các tính năng vỏ phức tạp
• Dập và rèn các bộ phận có khối lượng lớn, tiết kiệm chi phí
• Xử lý bề mặt (mạ điện, sơn tĩnh điện, đánh bóng) – mặc dù các dụng cụ phẫu thuật thường chỉ định đánh bóng bằng điện hoặc thụ động, Tuoyuan có thể sắp xếp thông qua các đối tác được chứng nhận

Đà Nguyên hoạt động theo tiêu chuẩn ISO 9001, với chuỗi cung ứng hoàn chỉnh từ nguyên liệu thô đến thành phẩm. Triết lý “xuất sắc đến từng chi tiết” của họ có nghĩa là mỗi bộ phận tiện chính xác đều được kiểm tra bằng thiết bị đo kỹ thuật số và hồ sơ lô được lưu giữ trong hơn 10 năm – điều cần thiết để truy xuất nguồn gốc thiết bị y tế.

Một công cụ thiết thực – Danh sách kiểm tra đơn giản để tìm nguồn cung ứng

Khi đánh giá nguồn cung cấp các bộ phận tiện chính xác cho thiết bị phẫu thuật robot, hãy yêu cầu:

• Phân tích xếp chồng dung sai về tính năng quan trọng nhất của bạn.
• Ba phần mẫu ngẫu nhiên được đo bằng CMM hoặc mic laser.
• Giấy chứng nhận vật liệu cho thấy số lô và thành phần hóa học.
• Khả năng xử lý (Cpk) – đối với đường kính và độ đồng tâm, Cpk ≥1,33 là ngưỡng an toàn.

Đà Nguyên cung cấp cả bốn tiêu chuẩn.

Các bộ phận nhỏ, bước nhảy vọt lớn trong phẫu thuật

Xu hướng sử dụng các công cụ phẫu thuật robot nhỏ hơn, thông minh hơn là không thể ngăn cản. Nhưng nó sẽ không thể được hiện thực hóa bằng cách đơn giản thu nhỏ các thiết kế hiện có. Nó đòi hỏibộ phận quay chính xáccó kích thước vi mô, chính xác vĩ mô và được sản xuất nhất quán với số lượng lớn. Đối với các nhà quản lý mua sắm, chiến lược tốt nhất là hợp tác với một công ty gia công kim loại đã chứng tỏ được chuyên môn tiện CNC, chuỗi quy trình nội bộ đầy đủ và hệ thống chất lượng không có cơ hội.

Gửi bản vẽ thành phần vi mô thách thức nhất của bạn tớiĐà Nguyênđể xem xét tính khả thi và chạy mẫu. Sử dụng bảng tham số ở trên để chỉ định dung sai và yêu cầu báo cáo khả năng xử lý. Nhà cung cấp phụ tùng tiện chính xác phù hợp có thể giảm thời gian phát triển của bạn xuống một nửa – và biến công cụ phẫu thuật thế hệ tiếp theo của bạn thành hiện thực.
