Các bộ phận tiện chính xác phức tạp là gì và chúng cải thiện hiệu suất của bộ phận như thế nào?

Các bộ phận tiện chính xác phức tạplà các bộ phận được thiết kế được sản xuất thông qua các quy trình tiện tiên tiến để đạt được độ chính xác về kích thước, độ lặp lại, chất lượng bề mặt và độ phức tạp hình học đòi hỏi khắt khe. Chúng được sử dụng rộng rãi trong tự động hóa, máy móc, hệ thống ô tô, điện tử, thiết bị y tế, hệ thống thủy lực và các ứng dụng khác mà các bộ phận tiêu chuẩn thông thường có thể không mang lại sự phù hợp hoặc hiệu suất cần thiết. Hướng dẫn này giải thích cấu trúc, quy trình sản xuất, lựa chọn vật liệu, dung sai, độ hoàn thiện bề mặt, yêu cầu kiểm tra, cân nhắc thiết kế và thực hành tìm nguồn cung ứng, giúp các kỹ sư và nhóm mua hàng giảm thiểu rủi ro sản xuất và chọn giải pháp sản xuất phù hợp.

Mục lục

1. Các bộ phận tiện chính xác phức tạp là gì?
2. Điều gì tạo nên một phần phức tạp được tiện?
3. Các bộ phận tiện chính xác phức tạp được sản xuất như thế nào?
4. Những vật liệu nào có thể được sử dụng?
5. Độ chính xác và dung sai được kiểm soát như thế nào?
6. Tại sao bề mặt hoàn thiện lại quan trọng?
7. Các bộ phận tiện chính xác được kiểm tra như thế nào?
8. Các kỹ sư nên thiết kế những thành phần này như thế nào?
9. Các bộ phận tiện chính xác phức tạp được sử dụng ở đâu?
10. Người mua nên tìm kiếm điều gì ở Đối tác sản xuất?
11. Câu hỏi thường gặp
12. Phần kết luận

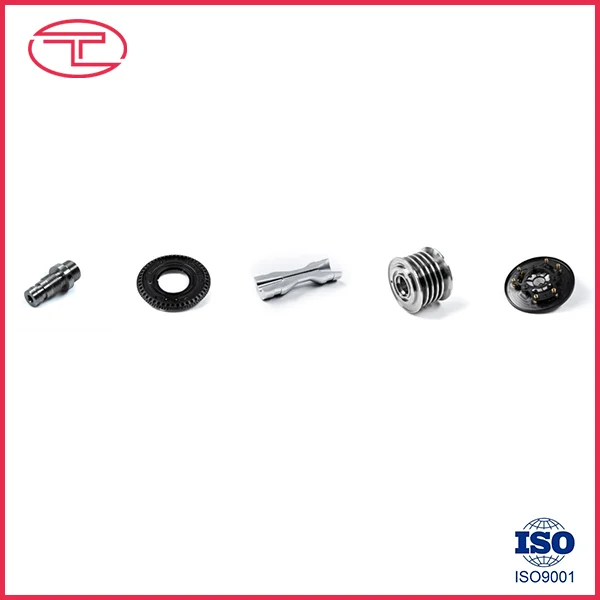

Các bộ phận tiện chính xác phức tạp là gì?

Các bộ phận tiện chính xác phức tạp là các bộ phận được gia công tùy chỉnh, được sản xuất chủ yếu bằng cách xoay phôi trong khi dụng cụ cắt loại bỏ vật liệu để tạo ra các đặc điểm hình trụ, hình nón, ren, rãnh hoặc đường viền chính xác. Không giống như trục hoặc ống lót đơn giản, các bộ phận tiện phức tạp có thể kết hợp một số nguyên công gia công và hình học phức tạp trong một bộ phận duy nhất.

Các đặc điểm điển hình bao gồm nhiều đường kính, lỗ khoan bên trong, ren mịn, rãnh, vai, côn, lỗ chéo, khe, vát, bán kính và các bề mặt được định hình đặc biệt. Các trung tâm tiện CNC tiên tiến có thể tích hợp tiện với khoan, tarô, phay và các nguyên công khác, cho phép tạo ra nhiều tính năng với ít thiết lập hơn.

Đối với người mua, giá trị của một bộ phận tiện chính xác phức tạp không chỉ đơn giản là dung sai kích thước nhỏ. Mục tiêu thực sự là hiệu suất ổn định khi bộ phận được lắp ráp thành một hệ thống cơ khí lớn hơn. Độ chính xác về kích thước, độ đồng tâm, tình trạng bề mặt, tính chất vật liệu và độ lặp lại đều cần phải phối hợp với nhau.

Trong sản xuất thực tế, dung sai có thể đạt được phụ thuộc vào vật liệu, hình học, tình trạng máy, dụng cụ, gá kẹp, độ ổn định của quy trình và phương pháp kiểm tra. Các tài liệu tham khảo gia công đã xuất bản thường cho thấy tốc độ quay CNC chung khoảng ±0,05 mm, trong khi có thể có dung sai chặt chẽ hơn khoảng ±0,01 mm hoặc thấp hơn đối với các tính năng đã chọn khi quy trình được thiết kế phù hợp. :contentReference[oaicite:0]{index=0}

Điều gì tạo nên một phần phức tạp được tiện?

Một bộ phận trở nên phức tạp về mặt kỹ thuật khi các yêu cầu về hình học hoặc chức năng của nó đòi hỏi khả năng kiểm soát quy trình lớn hơn so với tiện thông thường. Sự phức tạp có thể đến từ số lượng tính năng, mối quan hệ của chúng với nhau hoặc khó duy trì độ chính xác trong suốt quá trình sản xuất.

Do đó, độ phức tạp cần được đánh giá từ góc độ chức năng. Một bộ phận có nhiều đặc điểm nhìn thấy được không nhất thiết là khó sản xuất, trong khi một bộ phận tương đối nhỏ có thể có yêu cầu cao nếu nó có lỗ khoan quan trọng, yêu cầu về độ lệch tâm chặt chẽ hoặc vật liệu khó.

Các bộ phận tiện chính xác phức tạp được sản xuất như thế nào?

Một quy trình sản xuất đáng tin cậy bắt đầu trước khi máy bắt đầu cắt. Đánh giá kỹ thuật, xác minh vật liệu, lập kế hoạch quy trình, lựa chọn dụng cụ, gia công, kiểm tra và hoàn thiện đều góp phần tạo nên kết quả cuối cùng.

Đánh giá kỹ thuật và bản vẽ

Trước tiên, nhóm sản xuất nghiên cứu bản vẽ kỹ thuật, mô hình 3D, thông số vật liệu, yêu cầu dung sai, ren, hoàn thiện bề mặt, xử lý nhiệt và các hướng dẫn đặc biệt khác.

Giai đoạn này có thể xác định các vấn đề sản xuất tiềm ẩn trước khi bắt đầu sản xuất. Ví dụ, dung sai chặt chẽ không cần thiết trên các bề mặt không có chức năng có thể bổ sung các yêu cầu gia công và kiểm tra mà không cải thiện chức năng thực tế của bộ phận.

Chuẩn bị nguyên liệu

Thanh nguyên liệu hoặc nguyên liệu thô khác được lựa chọn theo thông số kỹ thuật đã được phê duyệt. Giấy chứng nhận vật liệu có thể được yêu cầu cho các ứng dụng mà việc truy xuất nguồn gốc là quan trọng.

tiện CNC

Phôi được giữ chắc chắn trong khi các công cụ được điều khiển bằng CNC thực hiện các nguyên công như tiện mặt, tiện thô, tiện hoàn thiện, doa, ren, tạo rãnh và vát cạnh. Dụng cụ trực tiếp hoặc thiết bị phay tiện có thể được sử dụng khi bộ phận yêu cầu thêm tính năng phay hoặc khoan.

Hoạt động phụ

Một số thành phần yêu cầu các thao tác bổ sung sau khi tiện. Tùy thuộc vào bản vẽ, chúng có thể bao gồm mài, đánh bóng, xử lý nhiệt, làm mờ, mạ, anodizing, thụ động hoặc các phương pháp xử lý bề mặt khác.

Kiểm tra và xác minh cuối cùng

Các kích thước quan trọng được kiểm tra dựa trên bản vẽ. Tùy thuộc vào yêu cầu của dự án, nhà sản xuất có thể sử dụng micromet, máy đo, thiết bị đo quang, hệ thống CMM hoặc các dụng cụ kiểm tra độ chính xác khác.

Trình tự sản xuất rất quan trọng vì mọi thiết lập bổ sung đều có thể tạo cơ hội cho sự thay đổi căn chỉnh. Thiết bị tiện máy hiện đại có thể giảm số lượng thiết lập cho một số bộ phận phức tạp và do đó giảm các lỗi định vị lại tiềm ẩn. :contentReference[oaicite:1]{index=1}

Những vật liệu nào có thể được sử dụng?

Lựa chọn vật liệu ảnh hưởng trực tiếp đến hoạt động cắt, mài mòn dụng cụ, sinh nhiệt, ổn định kích thước, chống ăn mòn, trọng lượng, độ bền và hiệu suất ứng dụng cuối cùng.

• Thép không gỉ:Thích hợp cho các ứng dụng yêu cầu khả năng chống ăn mòn và độ bền cơ học.
• Thép cacbon:Phổ biến cho các bộ phận cơ khí nói chung, trục, chốt và phần cứng công nghiệp.
• Thép hợp kim:Hữu ích khi cần độ bền cao hơn, khả năng chống mài mòn hoặc khả năng xử lý nhiệt.
• Nhôm:Nhẹ và có thể gia công được, phù hợp với các cụm lắp ráp nhạy cảm với trọng lượng.
• Thau:Thường được chọn cho các phụ kiện, đầu nối, linh kiện điện và ứng dụng yêu cầu khả năng gia công tốt.
• Đồng:Được sử dụng khi độ dẫn điện hoặc nhiệt là quan trọng.
• Nhựa kỹ thuật:Các vật liệu như POM, PEEK, PTFE và nylon có thể được sử dụng cho các ứng dụng chuyên dụng nhẹ, ma sát thấp hoặc kháng hóa chất.

Vật liệu không bao giờ nên được lựa chọn chỉ theo sự thuận tiện khi gia công. Các kỹ sư nên xem xét nhiệt độ vận hành, tải trọng, khả năng tiếp xúc với ăn mòn, độ mài mòn, khả năng tương thích hóa học, yêu cầu về điện và đặc tính của các bộ phận giao phối.

Độ chính xác và dung sai được kiểm soát như thế nào?

Độ chính xác được kiểm soát thông qua sự tương tác giữa khả năng của máy, dụng cụ, lập trình, gia công, độ ổn định của vật liệu, điều kiện môi trường và kiểm tra.

Các đặc điểm thường được kiểm soát bao gồm:

• Đường kính ngoài và đường kính trong
• Chiều dài một phần
• Độ tròn
• hình trụ
• Độ đồng tâm hoặc độ đảo
• Kích thước chủ đề
• Vị trí lỗ
• Mối quan hệ hình học giữa các bề mặt chức năng

Ví dụ, một trục có thể yêu cầu đường kính được kiểm soát cho ổ trục trong khi bề mặt bên ngoài không hoạt động của nó có thể sử dụng dung sai ít hạn chế hơn. Cách tiếp cận này cho phép các nguồn lực sản xuất tập trung vào các kích thước thực sự ảnh hưởng đến việc lắp ráp và hiệu suất.

Các tài liệu tham khảo về gia công công nghiệp nhấn mạnh rằng khả năng dung sai phụ thuộc vào hình học và điều kiện xử lý chứ không phải là một con số chung duy nhất. :contentReference[oaicite:2]{index=2}

Tại sao bề mặt hoàn thiện lại quan trọng?

Bề mặt hoàn thiện không chỉ là một yêu cầu về ngoại hình. Nó có thể ảnh hưởng đến ma sát, mài mòn, bịt kín, tiếp xúc ổ trục, hành vi trượt, chống ăn mòn và hiệu suất lắp ráp.

Các yêu cầu hoàn thiện bề mặt phổ biến cho các bộ phận tiện bao gồm khoảng Ra 3,2 μm đối với nhiều bề mặt được gia công thông thường, Ra 1,6 μm đối với các bề mặt chức năng mịn hơn và Ra 0,8 μm hoặc thấp hơn đối với các ứng dụng có độ chính xác đã chọn. Những lớp hoàn thiện đòi hỏi khắt khe hơn có thể yêu cầu mài hoặc đánh bóng thay vì quay một mình. :contentReference[oaicite:3]{index=3}

Vì lý do này, các kỹ sư nên xác định bề mặt nào thực sự có chức năng. Trục ổ trục, bề mặt bịt kín hoặc giao diện trượt có thể yêu cầu lớp hoàn thiện khác với bề mặt khe hở bên ngoài.

• Các bề mặt chức năng:Chỉ định độ hoàn thiện cần thiết theo điều kiện vận hành.
• Bề mặt niêm phong:Xem xét cả độ nhám và khuyết tật bề mặt.
• Các bề mặt trượt:Hãy xem xét ma sát và mài mòn.
• Bề mặt thẩm mỹ:Xác định kỳ vọng về ngoại hình tách biệt với yêu cầu chức năng.

Các bộ phận tiện chính xác được kiểm tra như thế nào?

Việc kiểm tra phải được kết nối trực tiếp với bản vẽ kỹ thuật. Việc đo lường mọi đặc tính có thể có bằng cùng một phương pháp không phải lúc nào cũng cần thiết; kế hoạch kiểm tra nên tập trung vào các kích thước quan trọng và các yêu cầu chức năng.

Một quy trình kiểm soát chất lượng toàn diện có thể bao gồm:

1. Xác minh vật liệu đếnđể xác nhận vật liệu được chỉ định.
2. Kiểm tra đầu tiênđể xác minh quy trình sản xuất trước khi sản xuất quy mô lớn.
3. Đo lường trong quá trìnhđể xác định độ lệch kích thước trong quá trình sản xuất.
4. Kiểm tra chiều cuối cùngtrái với yêu cầu vẽ.
5. Xác minh hoàn thiện bề mặtcho các khu chức năng được chỉ định.
6. Kiểm tra chủ đềbằng dụng cụ đo hoặc thiết bị đo thích hợp.
7. Tài liệuchẳng hạn như báo cáo kích thước khi khách hàng yêu cầu.

Đối với các bộ phận có yêu cầu cao, máy đo tọa độ hoặc hệ thống đo quang học có thể cung cấp khả năng xác minh kích thước toàn diện hơn. Báo cáo kiểm tra và tài liệu đầu tiên cũng có thể giúp nhóm mua hàng và kỹ thuật thiết lập tính nhất quán trong sản xuất.

Các kỹ sư nên thiết kế những thành phần này như thế nào?

Thiết kế tốt là một trong những cách hiệu quả nhất để cải thiện khả năng sản xuất mà không ảnh hưởng đến chức năng.

• Xác định rõ ràng các kích thước quan trọng và các bề mặt chức năng.
• Tránh áp dụng dung sai cực kỳ chặt chẽ cho mọi kích thước.
• Sử dụng thông số kỹ thuật ren tiêu chuẩn bất cứ khi nào thực tế.
• Cung cấp bán kính và góc vát phù hợp ở những nơi yêu cầu tiếp cận dụng cụ.
• Xem xét độ dày của tường và khả năng biến dạng.
• Chỉ định độ nhám bề mặt khi nó phục vụ mục đích chức năng.
• Xác định rõ ràng các loại vật liệu.
• Xác định các yêu cầu xử lý nhiệt và xử lý bề mặt.
• Cung cấp bản vẽ 2D hoàn chỉnh và mô hình 3D chính xác khi có sẵn.

Một nguyên tắc thực tế là thiết kế xoay quanh chức năng chứ không phải độ chính xác lý thuyết tối đa. Các tài liệu tham khảo về sản xuất luôn lưu ý rằng dung sai chặt chẽ không cần thiết có thể làm tăng thời gian gia công, yêu cầu kiểm tra và độ phức tạp trong sản xuất. :contentReference[oaicite:4]{index=4}

Các bộ phận tiện chính xác phức tạp được sử dụng ở đâu?

Bởi vì tiện đặc biệt phù hợp với hình học quay và hình trụ, nên các bộ phận tiện chính xác xuất hiện trong nhiều hệ thống công nghiệp.

Người mua nên tìm kiếm điều gì ở Đối tác sản xuất?

Việc lựa chọn nhà cung cấp cho các bộ phận có độ chính xác phức tạp đòi hỏi nhiều hơn là chỉ so sánh đơn giá. Nhà sản xuất cần chứng minh rằng họ có thể hiểu được các yêu cầu kỹ thuật và liên tục sản xuất ra các linh kiện đáp ứng được các yêu cầu đó.

Các điểm đánh giá quan trọng bao gồm:

1. Khả năng gia công:Xác nhận rằng thiết bị phù hợp với hình dạng thành phần.
2. Trải nghiệm vật chất:Hỏi xem nhà cung cấp có thường xuyên xử lý nguyên liệu được chỉ định hay không.
3. Kiểm soát chất lượng:Xem xét các thiết bị, quy trình và tài liệu kiểm tra.
4. Hỗ trợ kỹ thuật:Xác định xem nhà cung cấp có thể xác định các mối lo ngại về khả năng sản xuất trước khi sản xuất hay không.
5. Tính nhất quán trong sản xuất:Hỏi cách giám sát sự thay đổi kích thước trong quá trình sản xuất lớn hơn.
6. Khả năng hoàn thiện:Xác nhận xem các biện pháp xử lý thứ cấp cần thiết có thể được phối hợp một cách đáng tin cậy hay không.
7. Giao tiếp:Đảm bảo các câu hỏi kỹ thuật có thể được giải quyết nhanh chóng và chính xác.
8. Truy xuất nguồn gốc:Đối với các ứng dụng đòi hỏi khắt khe, hãy thiết lập các yêu cầu đối với hồ sơ nguyên liệu và sản xuất.

Công ty TNHH Sản phẩm kim loại Thanh Đảo Tuoyuan có thể hỗ trợ khách hàng yêu cầu các thành phần kim loại tùy chỉnh trong đó việc kiểm soát kích thước, bản vẽ chi tiết, lựa chọn vật liệu và sản xuất lặp lại là rất quan trọng. Đối với các nhóm mua sắm, việc cung cấp bản vẽ kỹ thuật hoàn chỉnh và xác định rõ ràng các yêu cầu quan trọng là điểm khởi đầu hiệu quả để đánh giá và báo giá kỹ thuật.

Câu hỏi thường gặp

Sự khác biệt giữa một bộ phận tiện tiêu chuẩn và một bộ phận tiện chính xác phức tạp là gì?

Một bộ phận tiện tiêu chuẩn thường có hình dạng hình trụ tương đối đơn giản và các yêu cầu về kích thước thông thường. Một bộ phận tiện chính xác phức tạp có thể kết hợp nhiều đường kính, đặc điểm bên trong, ren, rãnh, lỗ chéo, dung sai chặt chẽ, độ đảo được kiểm soát và độ hoàn thiện bề mặt cụ thể trong một bộ phận.

Các bộ phận tiện chính xác phức tạp có thể chính xác đến mức nào?

Độ chính xác phụ thuộc vào vật liệu, hình học, cấu hình máy, dụng cụ, bề mặt gia công, độ ổn định của quy trình và phương pháp kiểm tra. Tiện CNC thông thường có thể hoạt động ở khoảng ±0,05 mm, trong khi các tính năng chính xác được chọn có thể đạt khoảng ±0,01 mm hoặc chặt hơn khi thiết kế và quy trình cho phép. Những số liệu này nên được coi là tài liệu tham khảo về năng lực cụ thể của dự án hơn là những đảm bảo chung. :contentReference[oaicite:5]{index=5}

Những vật liệu nào thường được sử dụng cho các bộ phận tiện chính xác?

Các lựa chọn phổ biến bao gồm thép không gỉ, thép carbon, thép hợp kim, nhôm, đồng thau, đồng và nhựa kỹ thuật. Vật liệu thích hợp phụ thuộc vào độ bền, khả năng chống ăn mòn, nhiệt độ, độ mài mòn, trọng lượng, tính chất điện và môi trường vận hành.

Các bộ phận tiện phức tạp có cần xử lý thứ cấp không?

Không phải lúc nào cũng vậy. Một số bộ phận có thể được hoàn thiện trực tiếp thông qua tiện CNC, trong khi những bộ phận khác có thể yêu cầu mài, đánh bóng, xử lý nhiệt, mạ, anodizing, thụ động hoặc các quy trình hoàn thiện khác để đáp ứng các yêu cầu chức năng cụ thể.

Tại sao việc hoàn thiện bề mặt lại quan trọng đối với các bộ phận tiện?

Bề mặt hoàn thiện có thể ảnh hưởng đến ma sát, mài mòn, bịt kín, tiếp xúc ổ trục, hành vi trượt và hình thức bên ngoài. Do đó, các bề mặt chức năng phải nhận được các yêu cầu phù hợp với điều kiện vận hành thực tế của chúng thay vì tự động áp dụng cùng một thông số kỹ thuật hoàn thiện cho toàn bộ thành phần.

Những thông tin nào cần được đưa vào khi yêu cầu báo giá?

RFQ hữu ích phải bao gồm bản vẽ 2D, mô hình 3D nếu có, loại vật liệu, số lượng, dung sai, yêu cầu hoàn thiện bề mặt, ren, xử lý nhiệt, xử lý bề mặt, yêu cầu kiểm tra, kỳ vọng đóng gói và yêu cầu giao hàng. Thông tin kỹ thuật đầy đủ cho phép nhà sản xuất đánh giá dự án chính xác hơn.

Một bộ phận có thể kết hợp tiện và phay được không?

Đúng. Thiết bị tiện và trung tâm tiện với dụng cụ trực tiếp có thể kết hợp tiện với các nguyên công như khoan, tarô, xẻ rãnh và phay. Điều này có thể giảm số lượng thiết lập cho các thiết kế thành phần phù hợp và giúp duy trì mối quan hệ vị trí giữa các tính năng. :contentReference[oaicite:6]{index=6}

Phần kết luận

Các bộ phận tiện chính xác phức tạp là các bộ phận được thiết kế trong đó hình học, độ chính xác về kích thước, tính chất vật liệu, tình trạng bề mặt và khả năng lặp lại sản xuất đều góp phần tạo nên hiệu suất cuối cùng. Phương pháp sản xuất hiệu quả nhất bắt đầu bằng bản vẽ kỹ thuật rõ ràng, lựa chọn vật liệu phù hợp, dung sai thực tế, các hoạt động gia công được lên kế hoạch cẩn thận và phương pháp kiểm tra phản ánh chức năng thực tế của bộ phận.

Đối với các kỹ sư và nhóm mua hàng, điều quan trọng không chỉ đơn giản là yêu cầu mức dung sai nhỏ nhất có thể. Thay vào đó, mỗi yêu cầu phải được kết nối với việc lắp ráp, chuyển động, niêm phong, tải trọng, hao mòn hoặc chức năng đo lường khác. Cách tiếp cận này có thể giúp kiểm soát độ phức tạp trong sản xuất trong khi vẫn duy trì hiệu suất mong đợi từ thành phần đã hoàn thiện.

Nếu bạn đang phát triển trục, ống lót, phụ kiện, đầu nối, bộ phận cơ khí chính xác hoặc các sản phẩm tiện phức tạp khác,Công ty TNHH Sản phẩm kim loại Thanh Đảo Tuoyuancó thể đánh giá các yêu cầu kỹ thuật và nhu cầu sản xuất của bạn.Chia sẻ bản vẽ, thông số kỹ thuật, vật liệu và số lượng của bạn vàliên hệ với chúng tôiđể thảo luận về một giải pháp sản xuất phù hợp cho dự án của bạn.
