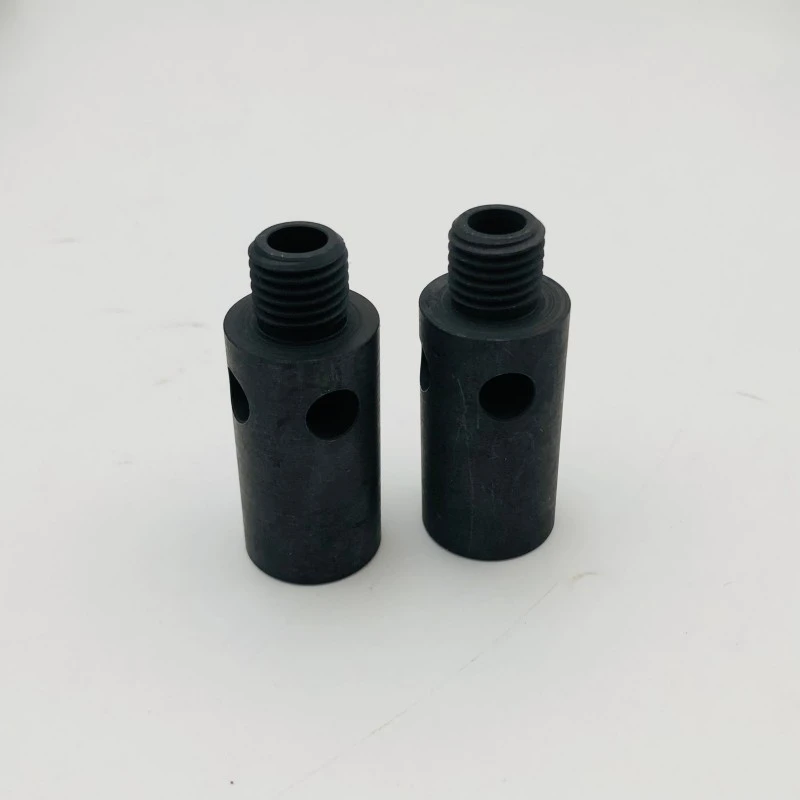

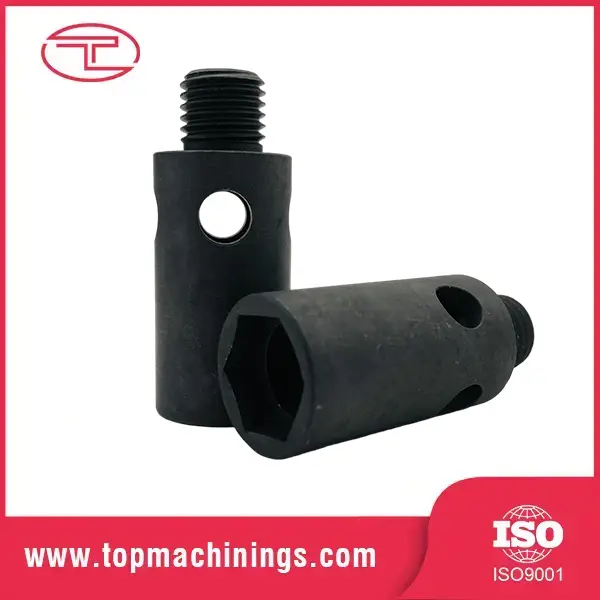

Gia công CNC trục ren chính xác

Trục ren là một bộ phận quay hình trụ với các ren được gia công dọc theo một phần hoặc toàn bộ chiều dài của nó. Ví dụ cổ điển là vít me - trái tim của mọi máy CNC, máy in 3D và bộ truyền động tuyến tính - trong đó ren gắn với đai ốc để chuyển chuyển động quay thành chuyển động tuyến tính chính xác. Tuy nhiên, trục ren chính xác trong gia công CNC cũng xuất hiện dưới dạng trục động cơ có đầu ren, thanh giằng, vít điều chỉnh và trục cấp liệu.

Điều phân biệt trục ren tốt với trục ren xấu là điều vô hình trong nháy mắt và rất tai hại trong quá trình sử dụng: độ chính xác của bước ren trên toàn bộ chiều dài. Vít me có sai số bước tích lũy là 0,1 mm trên một mét hành trình sẽ định vị sai máy công cụ của bạn 0,1 mm — mỗi lần. Đó là sự khác biệt giữa phần chính xác và phần có vấn đề.

Cân nhắc về thiết kế và vật liệu

Các loại phổ biến: 4140/42CrMo, 1045 (nhiệm vụ chung), SUS303/316 (chống ăn mòn), 6061-T6 (nhẹ)

Dạng ren: Acme, hình thang, ISO hệ mét, UNC/UNF, tương thích vít bi

Xử lý nhiệt: làm cứng cảm ứng các cạnh ren, làm cứng xuyên suốt hoặc chế hòa khí

Các tính năng quan trọng: lỗ tâm để mài, rãnh then, mặt phẳng, lỗ chéo và đường kính bậc

Độ đồng tâm giữa đường kính bước ren và cổ ổ trục: ≤ 0,02mm TIR

Độ thẳng: tiêu chuẩn 0,05 mm/m, 0,02 mm/m đối với cấp chính xác

Đối với trục ren chính xác gia công CNC, lựa chọn vật liệu là quyết định về hiệu suất: 4140 được làm cứng và mài cho tuổi thọ mài mòn lâu dài và độ ổn định kích thước; Nhôm 6061 mang lại chuyển động quán tính thấp nhẹ cho các ứng dụng tốc độ cao. Chúng tôi đề xuất cấp độ dựa trên tải trọng, tốc độ và chu kỳ hoạt động — không chỉ dựa trên giá cả.

Các tính năng và lợi ích chính

Chủ đề chính xác trên toàn bộ chiều dài

Ren được cắt một điểm hoặc phay ren dưới sự điều khiển của CNC, với độ chính xác bước ren được xác minh trên toàn bộ chiều dài ren — không chỉ ở thước đo. Đối với trục ren chính xác gia công CNC, chúng tôi giữ sai số bước tích lũy trong khoảng 0,02mm trên 300mm, để máy của bạn định vị chính xác tại mọi điểm di chuyển.

Mối quan hệ giữa các chủ đề với tạp chí đồng tâm

Các cổ trục ren và ổ trục được gia công trong một thiết lập hoặc ở tâm giữa hai nguyên công, giữ độ đảo dưới 0,02mm. Trục chạy đúng sẽ mòn đều, ít rung hơn và kéo dài tuổi thọ ổ trục.

Xử lý nhiệt phù hợp với nhiệm vụ

Việc làm cứng cảm ứng trên các cạnh ren mang lại bề mặt chống mài mòn trong khi vẫn giữ cho lõi bền để truyền mô-men xoắn. Đối với các ứng dụng chu kỳ cao, chúng tôi chế hòa khí hoặc làm cứng hoàn toàn theo thông số kỹ thuật của bạn.

Đường kính mặt đất quan trọng ở đâu

Trục ổ trục và bề mặt phốt có thể được mài hình trụ đến Ra 0,2μm với dung sai ±0,003mm — lớp hoàn thiện bề mặt giúp phốt không bị rò rỉ và vòng bi hoạt động êm ở tốc độ RPM cao.

Một cửa: Trục + Phụ kiện

Chúng tôi gia công toàn bộ trục: ren, rãnh then, mặt phẳng, lỗ khoan chéo và đầu ren - một bộ phận, một nhà cung cấp, một tiêu chuẩn chất lượng. Không có nhà cung cấp thứ hai, không có sự phân chia dung sai giữa các thành phần.

Thông số sản phẩm

Ứng dụng điển hình

Là nhà sản xuất và cung cấp trục ren chính xác gia công CNC, Tuoyuan Metal cung cấp trục với số lượng lớn với mức giá trực tiếp tại nhà máy cho:

Vít me và trục tương thích vít bi cho máy CNC và máy in 3D

Trục động cơ có đầu ren dùng cho khớp nối và ròng rọc

Thiết bị truyền động tuyến tính và các thành phần xi lanh điện

Thanh giằng và vít điều chỉnh cho thiết bị công nghiệp

Các bộ phận có ren của hệ thống lái và hệ thống treo ô tô

Trục cấp liệu cho máy dệt, bao bì và in ấn

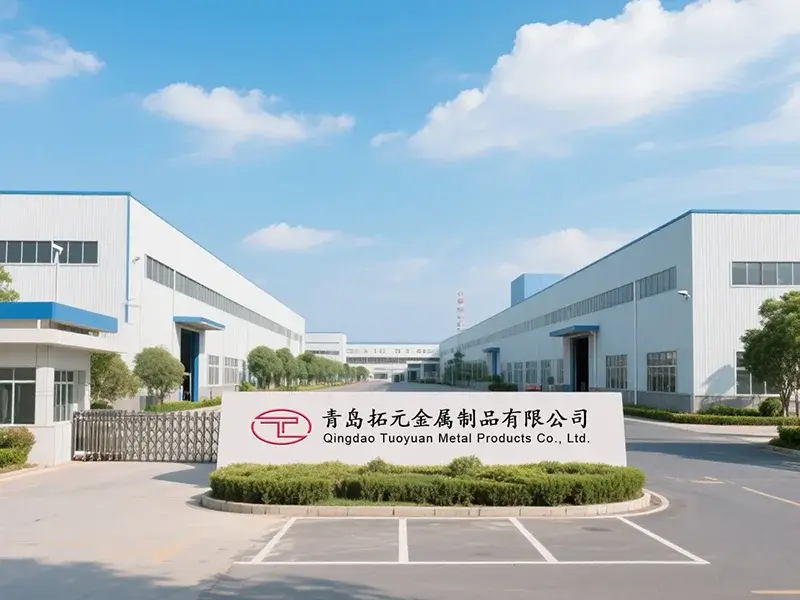

Về chúng tôi

Gia công chính xác là hoạt động kinh doanh cốt lõi của chúng tôi

Tuoyuan Metal chuyên về các bộ phận tiện chính xác và các bộ phận gia công CNC — trục ren chính xác gia công CNC nằm thẳng thắn trong buồng lái của chúng tôi. Mười năm kinh nghiệm gia công, 20 máy tiện CNC tốc độ cao, 5 trung tâm gia công và công suất 100 triệu sản phẩm hàng năm.

Đã được chứng minh tại thị trường Bắc Mỹ

60% doanh số bán hàng của chúng tôi đến Bắc Mỹ, nơi khách hàng yêu cầu dung sai chặt chẽ và giao hàng đáng tin cậy. Tỷ lệ mua hàng lặp lại 95% có nghĩa là khách hàng của chúng tôi sẽ đặt hàng lại — chứng nhận chất lượng mạnh nhất hiện có.

Giao tiếp nhanh, rõ ràng

Đội ngũ bán hàng của chúng tôi nói tiếng Anh trôi chảy và phản hồi trong vòng 24 giờ. Vấn đề chất lượng nhận được phản hồi trong vòng 48 giờ. Không có rào cản ngôn ngữ, không có sự chạy vòng quanh.

Hỗ trợ kỹ thuật tích hợp

Bạn không chắc chắn về vật liệu hoặc xử lý nhiệt? Hãy gửi cho chúng tôi đơn đăng ký của bạn và chúng tôi sẽ đề xuất loại và quy trình phù hợp. Chúng tôi hỗ trợ từ nguyên mẫu đến sản xuất hàng loạt.

Câu hỏi thường gặp

Q: Bạn có làm vít chì không? Bạn có thể đạt được độ chính xác nào? Đáp: Có - vít me là một trong những chuyên môn của chúng tôi. Cấp tiêu chuẩn giữ ±0,05mm trên 300mm; cấp độ chính xác giữ sai số bước tích lũy ± 0,02mm. Để có độ chính xác cao hơn, chúng tôi khuyên dùng vít bi mà chúng tôi cũng có thể cung cấp.

Hỏi: Bạn có thể gia công trục từ mẫu không? Trả lời: Có, chúng tôi thiết kế ngược từ các mẫu vật lý cũng như bản vẽ. Chúng tôi đo mẫu, tạo bản vẽ và xác nhận với bạn trước khi sản xuất.

Hỏi: Bạn đề xuất phương pháp xử lý nhiệt nào cho sợi chịu mài mòn? Trả lời: Đối với hầu hết các ứng dụng truyền động và trục ren chính xác gia công CNC, việc làm cứng cảm ứng các cạnh ren đến HRC 45–55 là lựa chọn phù hợp — bề mặt cứng, lõi cứng. Đối với trường hợp mài mòn quá mức, có thể chế hòa khí hoặc làm cứng hoàn toàn.

Hỏi: Bạn có thể giữ được dung sai đường kính mà bạn yêu cầu không? Đ: Vâng. Đường kính quay giữ ± 0,02mm; đường kính mặt đất giữ ± 0,005mm. Máy CNC của chúng tôi có độ chính xác định vị lặp lại ≤±0,003mm, được xác minh bằng kiểm tra CMM trên mỗi lô.

Hỏi: MOQ và thời gian giao hàng của bạn là bao nhiêu? Trả lời: Moq nguyên mẫu rất linh hoạt (thậm chí 1–5 miếng). Sản xuất MOQ từ khoảng 500 chiếc. Thời gian sản xuất trung bình là 15 ngày, 18–20 ngày nếu nghiền và xử lý nhiệt.
