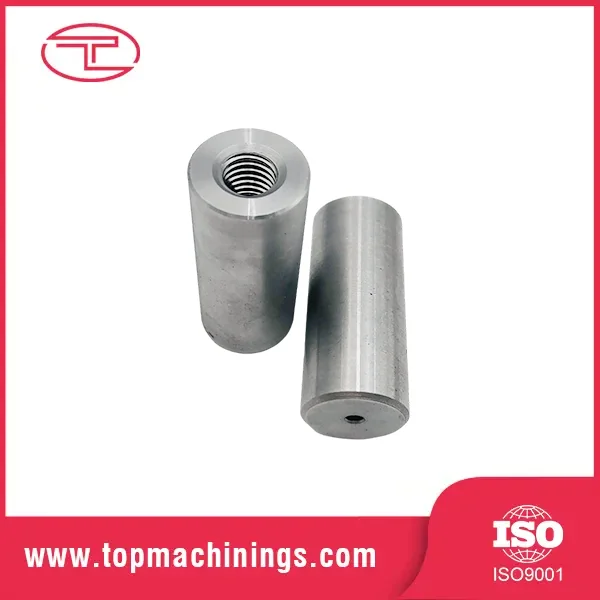

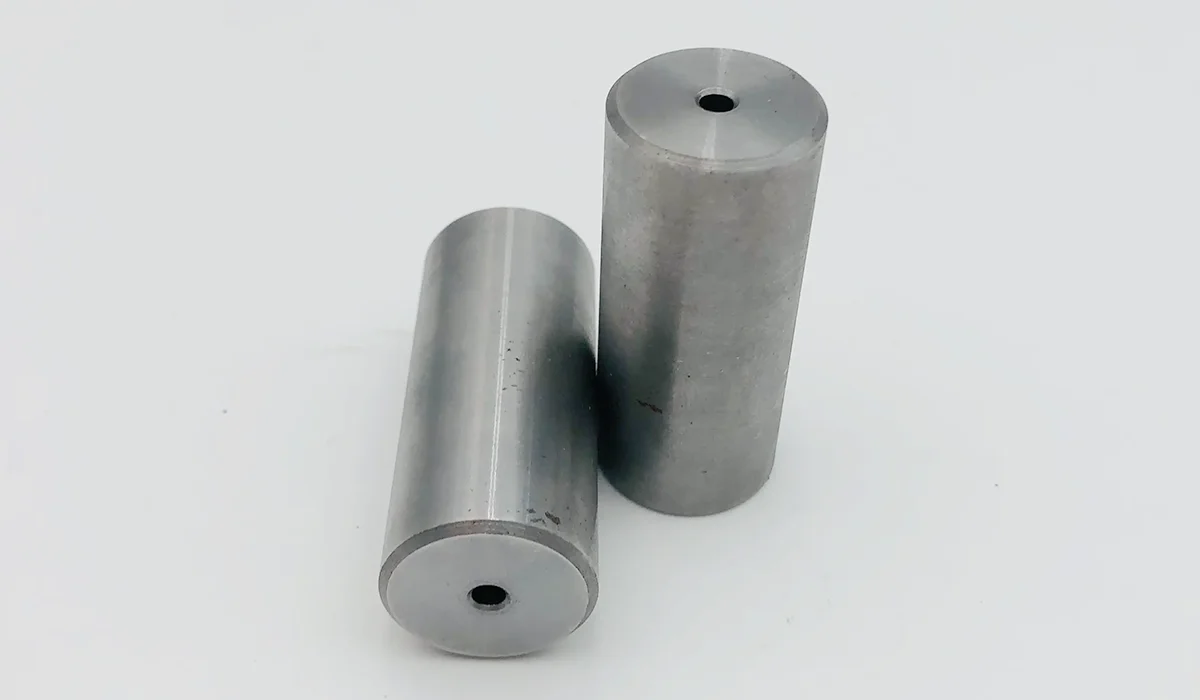

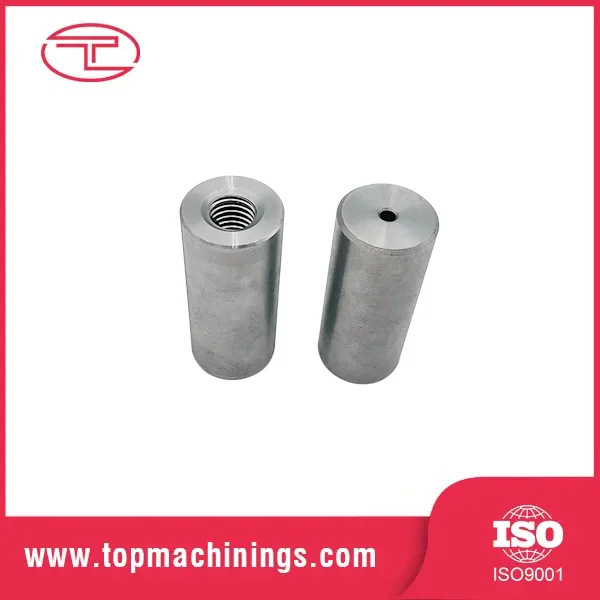

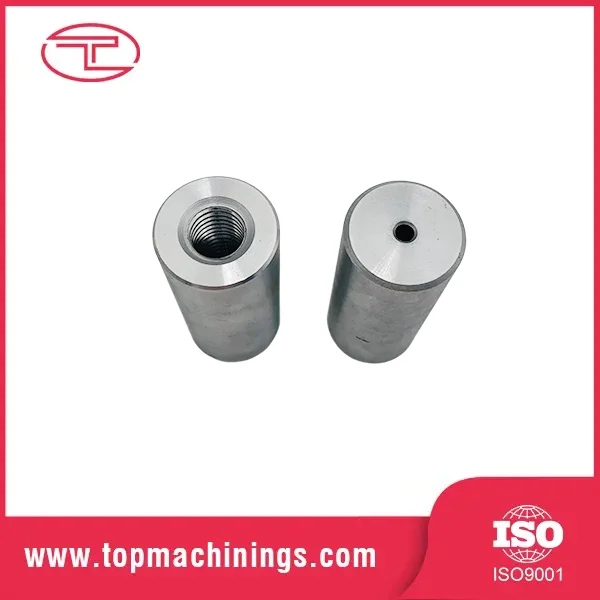

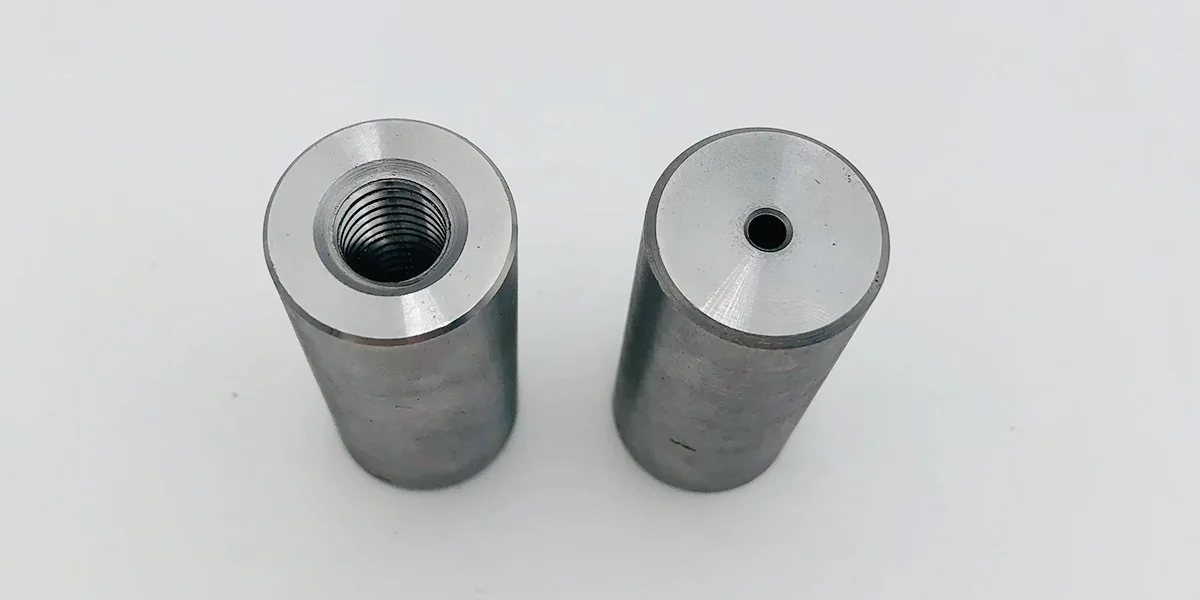

Ống lót ren CNC chính xác

Ống lót ren CNC chính xác là ống bọc hình trụ có ren được gia công chính xác trên bề mặt bên trong hoặc bên ngoài của nó. Hãy coi nó như một "chèn ren" mang lại cho một thành phần một giao diện luồng mạnh mẽ, có thể thay thế mà không cần gia công các luồng trực tiếp vào phần gốc. Khi một lỗ ren xuất hiện trong vỏ nhôm mềm - một kiểu hư hỏng cổ điển - ống lót là bộ phận giúp tiết kiệm thời gian.

Có hai họ chính: ống lót có ren và ống lót dạng ống lót. Cả hai đều yêu cầu điều tương tự từ xưởng máy: độ tròn, độ đồng tâm và độ chính xác của ren được đo bằng micron.

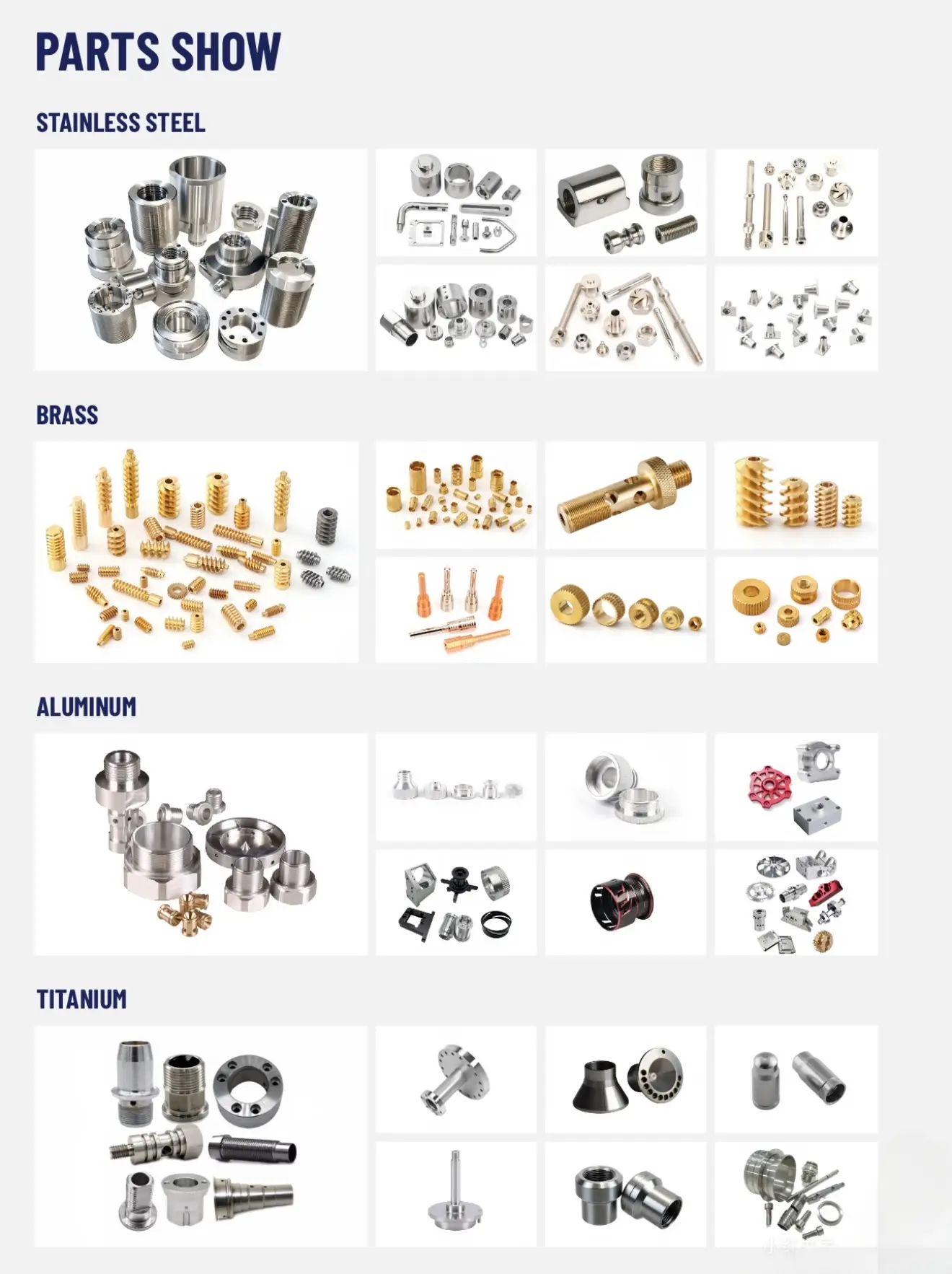

Cấu hình vật liệu & sợi

Thép không gỉ (SUS303/304/316): chống ăn mòn dùng trong thực phẩm, hàng hải và y tế.

Thép hợp kim (4140/1045): cường độ cao được xử lý nhiệt cho các ứng dụng chịu tải nặng.

Đồng thau (C3604/HPb59-1): khả năng gia công tuyệt vời và độ bôi trơn tự nhiên cho các ống lót ren CNC có độ chính xác cao.

Nhôm (6061-T6/7075): nhẹ cho ngành hàng không vũ trụ và lắp ráp ô tô.

Các dạng ren: số liệu (M3–M64), ren ống UNC/UNF, NPT và các dạng tùy chỉnh trên mỗi bản vẽ.

Các lớp: tiêu chuẩn 6H/6g, lớp chính xác 5H/4h cho các ứng dụng chống nhiễu.

Ren được cắt bằng ren đơn điểm hoặc phay ren trên máy tiện CNC, sau đó là đo đường kính bước. Đối với các hạt dao vừa khít với máy ép, chúng tôi giữ đường kính ngoài ở mức ±0,005mm sao cho các mặt tựa của ống lót có độ nhiễu chính xác - đủ lỏng để lắp đặt, đủ chặt để không bao giờ quay.

Thông số sản phẩm

Các ứng dụng điển hình của ống lót ren CNC chính xác

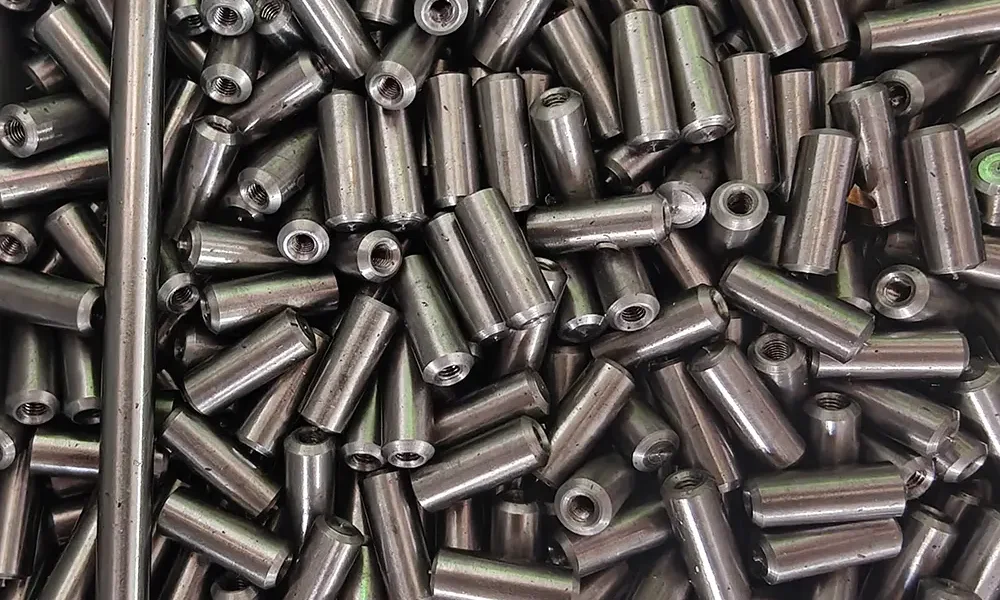

Là nhà sản xuất và cung cấp ống lót ren CNC chính xác, Tuoyuan Metal cung cấp ống lót với số lượng lớn với mức giá trực tiếp tại nhà máy cho:

Chèn ren cho vỏ nhôm và nhựa trong ô tô và điện tử.

Vòng bi và ống lót mòn trong máy bơm, hộp số và băng tải.

Ống lót định vị cho đồ gá lắp, đồ đạc và tấm dụng cụ.

Linh kiện xi lanh thủy lực và khí nén.

Các cụm trục xoay của đồ nội thất, thiết bị và thiết bị.

Các tổ hợp hạng nhẹ hàng không vũ trụ và quốc phòng.

Trường Hợp thực sự

Nghiên cứu điển hình: Ống lót bằng đồng có ren CNC có độ chính xác tùy chỉnh

Ngành: Điện tử & Thiết bị điện

Chất liệu: Đồng thau C36000

Quy trình: Tiện CNC Thụy Sĩ, Taro & Phay lục giác

Một nhà sản xuất linh kiện điện tử của Mỹ cần ống lót có ren CNC có độ chính xác tùy chỉnh để làm vật chèn chống xoay bên trong vỏ nhựa. Các bộ phận cần được hoàn thiện không có gờ để đảm bảo lắp vít dễ dàng mà không làm hỏng vỏ nhựa. Bằng cách sử dụng máy tiện CNC đa trục của Thụy Sĩ, chúng tôi đã gia công các ống lót bằng đồng thau với ren sạch và đầu lục giác chính xác trong một thiết lập duy nhất. Một quy trình làm sạch siêu âm kỹ lưỡng đã được thực hiện để loại bỏ tất cả các mảnh vụn kim loại, sau đó là kiểm tra quang học 100% ren.

Quy trình sản xuất

Mỗi ống lót đều bắt đầu bằng việc đánh giá kỹ thuật: nhóm của chúng tôi phân tích bản vẽ hoặc mẫu 2D/3D của bạn, chọn loại vật liệu và lập trình đường chạy dao tối ưu. Đối với các hạt dao có ren, tham số quan trọng là độ vừa khít — chúng tôi tính toán OD chính xác để đảm bảo duy trì mà không gây áp lực quá mức lên bộ phận chủ.

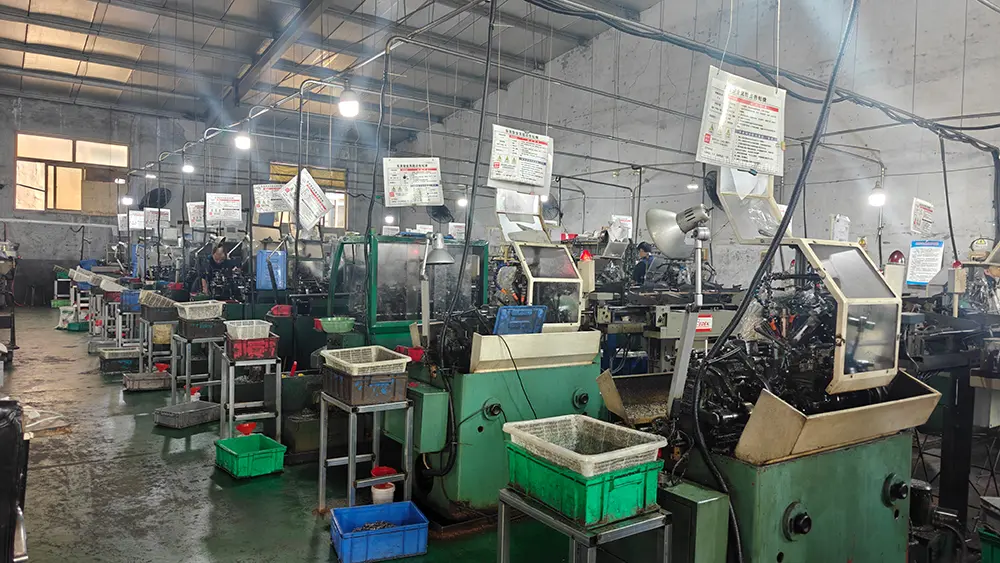

Gia công chạy trên máy tiện CNC tự động tốc độ cao với bộ cấp phôi. Tiện, tiện mặt, tạo rãnh, móc lỗ và cắt ren được hoàn thành trong một chu trình kẹp nếu có thể — phương pháp thiết lập đơn này giúp duy trì độ đồng tâm trong phạm vi micron.

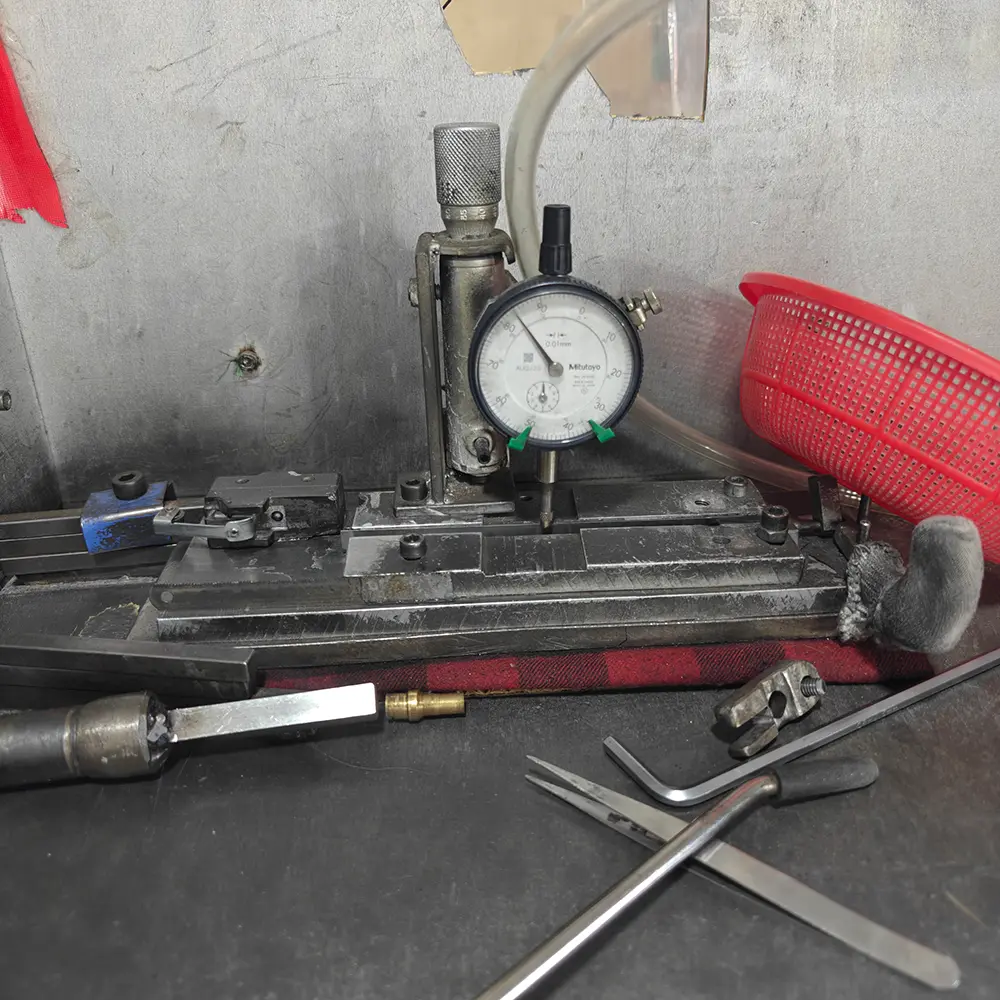

Tiếp theo việc tạo ren là kiểm tra 100%: đo vòng ren/lỗ cắm ren, phân loại quang học và xác minh CMM trên các bộ phận được lấy mẫu. Xử lý bề mặt (kẽm, oxit đen, niken) được áp dụng trong dây chuyền sản xuất nội bộ của chúng tôi trước khi đóng gói lần cuối.

Tại sao chọn Tuoyuan kim loại

Một thập kỷ gia công chính xác Tuoyuan Metal có hơn 10 năm kinh nghiệm về các bộ phận tiện chính xác và các bộ phận gia công CNC, phục vụ khách hàng ở hơn 20 quốc gia với tỷ lệ mua lặp lại 95%. Khi bạn đặt hàng ống lót từ chúng tôi, bạn đang làm việc với một cửa hàng đã giải quyết được vấn đề của bạn — nhiều lần.

Ống lót được đóng gói trong giấy chống rỉ, túi poly và thùng carton xuất khẩu hoặc vỏ gỗ theo kích cỡ đơn hàng. Các lô hàng nhỏ được vận chuyển bằng chuyển phát nhanh (DHL/FedEx/UPS); đơn đặt hàng số lượng lớn vận chuyển bằng đường biển từ cảng Thanh Đảo (FCL/LCL) hoặc vận tải hàng không. Tài liệu: Hóa đơn thương mại, Danh sách đóng gói, Vận đơn, Giấy chứng nhận xuất xứ, Giấy chứng nhận kiểm tra vật liệu. Để biết giá ống lót ren CNC chính xác, đơn đặt hàng số lượng lớn hoặc báo giá, hãy liên hệ với nhóm xuất khẩu của chúng tôi.

Câu hỏi thường gặp

Câu hỏi 1: Bạn có thể gia công ống lót từ bản vẽ hoặc mẫu của tôi không?

Đ1: Có. Gửi cho chúng tôi bản vẽ 2D/3D (PDF, AI) hoặc mẫu vật lý. Chúng tôi xem xét thiết kế, xác nhận vật liệu và dung sai, đồng thời tạo mẫu tiền sản xuất để bạn phê duyệt trước khi sản xuất hàng loạt.

Câu 2: Bạn có thể giữ được dung sai nào đối với chủ đề?

A2: Cấp ren tiêu chuẩn 6H/6g theo ISO 965. Đối với các ứng dụng chính xác, chúng tôi có thể giữ 5H/4h với đường kính bước được xác minh bằng đồng hồ đo đã hiệu chuẩn. Hãy cho chúng tôi biết yêu cầu lớp học của bạn.

Câu 3: Làm thế nào để bạn đảm bảo chất lượng cho những đơn hàng lớn?

A3: Kiểm tra bài viết đầu tiên với một báo cáo đầy đủ, sau đó đo lường trong quá trình và phân loại quang học 100% trên các kích thước cuối cùng. Chúng tôi cũng hỗ trợ kiểm tra của bên thứ ba trước khi giao hàng.

Câu hỏi 4: Bạn có thể sản xuất các ống lót ren CNC chính xác này theo kích thước tùy chỉnh và bước ren không chuẩn không?

A4: Có, chúng tôi tùy chỉnh đầy đủ đường kính ngoài, chiều dài, độ dày thành và thông số ren theo bản vẽ kỹ thuật hoặc các bộ phận mẫu của bạn.

Câu 5: Tôi có thể yêu cầu mẫu trước khi đặt hàng sản xuất hàng loạt không?

A5: Chắc chắn rồi. Chúng tôi có thể cung cấp mẫu nguyên mẫu/mẫu tiền sản xuất để kiểm tra chức năng và xác nhận lắp ráp của bạn trước khi tiến hành sản xuất quy mô lớn.
