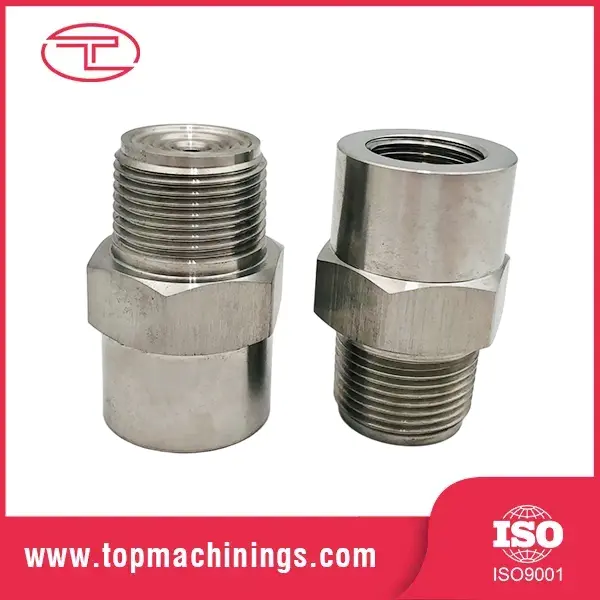

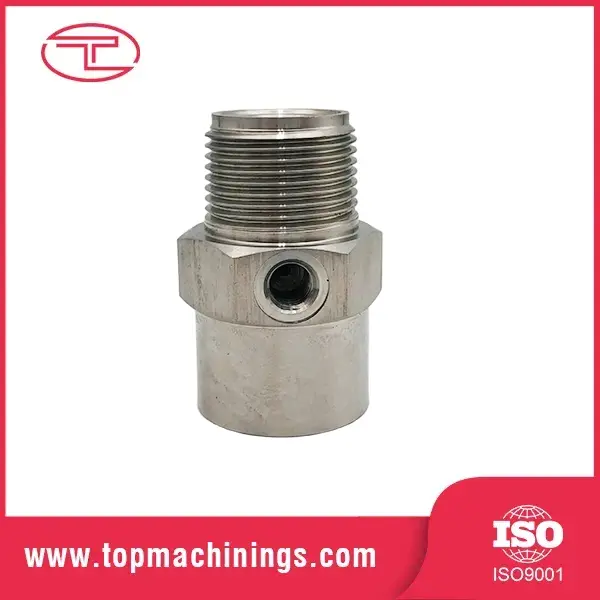

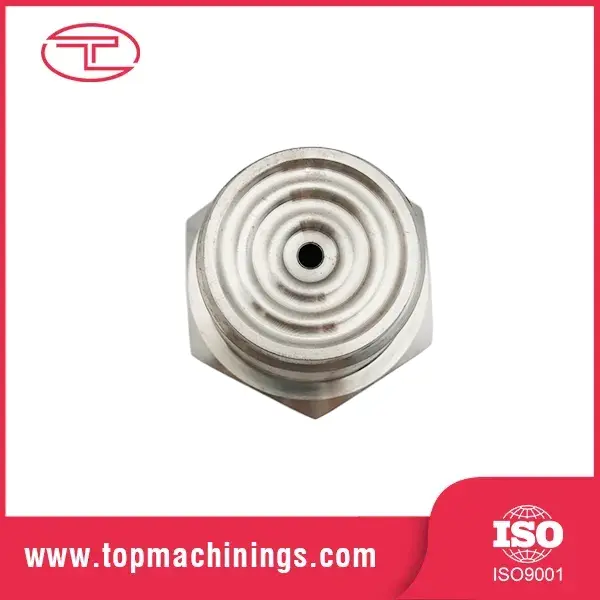

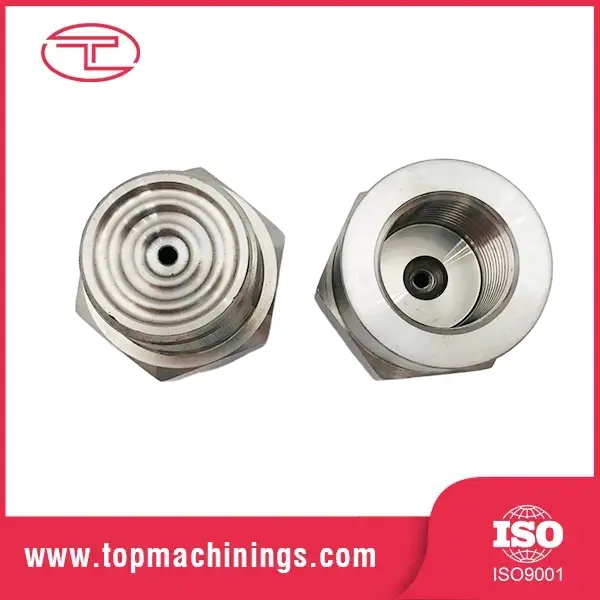

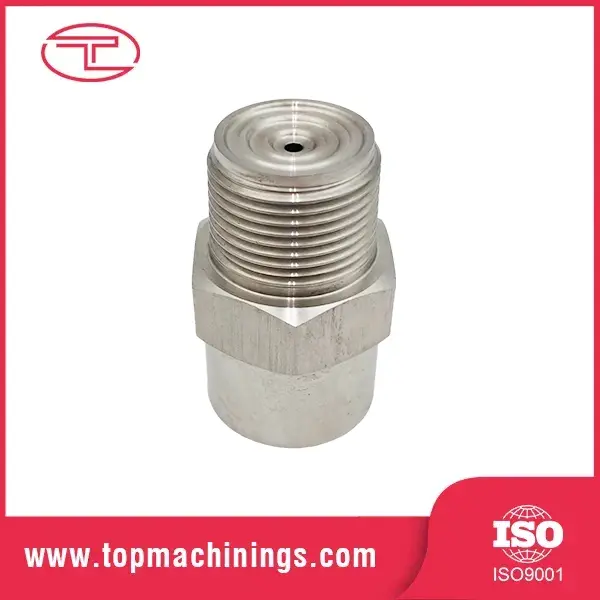

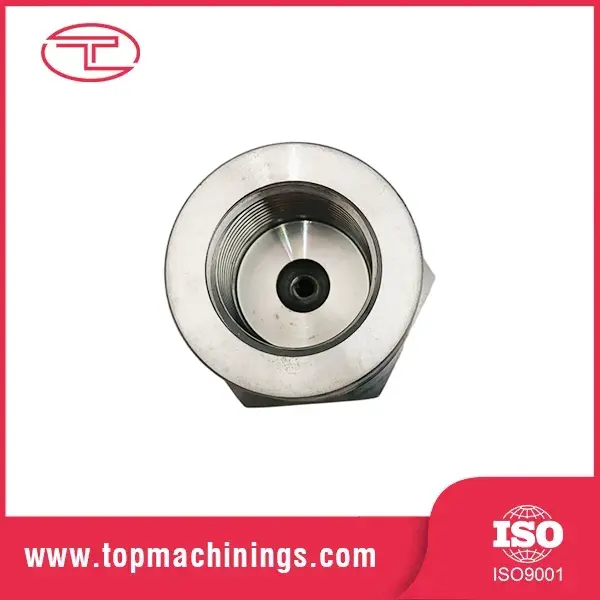

Vòi phun hình nón đầy đủ bằng thép không gỉ

Do Tuoyuan sản xuất, vòi phun hình nón hoàn chỉnh bằng thép không gỉ tùy chỉnh tạo thành kiểu phun hình tròn hoàn chỉnh. Cấu trúc cánh quạt bên trong độc đáo và các đường dẫn bên trong nhẵn lớn đảm bảo phân bố đều các giọt nước từ trung bình đến lớn dưới nhiều tốc độ dòng chảy và áp suất vận hành khác nhau.

Gửi yêu cầu

Mô tả Sản phẩm

Vòi phun hình nón nguyên khối bằng thép không gỉ của Tuoyuan tạo ra các tia phun hình nón tròn hoàn chỉnh với các góc từ 45° đến 108°, cung cấp các giọt vừa và lớn ổn định trong phạm vi lưu lượng và áp suất rộng nhờ các cánh gạt bên trong được tối ưu hóa và đường dẫn dòng chảy không bị cản trở.

Vòi phun nguyên tử hình nón hoàn chỉnh được gia công bằng thép không gỉ tiêu chuẩn cung cấp kích thước chính xác cho công việc bao phủ toàn bộ khu vực.

Bảng dữ liệu

Kích thước chủ đề	Mã luồng	Lỗ Dia. (mm)	Đường kính lỗ đi qua miễn phí tối đa (mm)	0,5 thanh	0,7 thanh	1,5 thanh	2 thanh	3 thanh	4 thanh	5 thanh	6 thanh	7 thanh	10 thanh	Góc 1,5 thanh (°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Nguyên tắc và cấu trúc làm việc

Vòi phun hình nón hoàn toàn bằng thép không gỉ mang lại kiểu phun toàn vòng tròn đồng đều nhờ các van hoặc buồng xoáy bên trong được thiết kế độc đáo.

Xoáy chất lỏng: Sau khi chất lỏng chảy vào vòi, các cánh gạt bên trong hoặc các bộ phận xoáy sẽ buộc chất lỏng quay với tốc độ cao.

Trộn và nguyên tử hóa: Chất lỏng xoáy trộn bên trong buồng vòi phun. Khi nó thoát ra khỏi lỗ, lực cắt mạnh và áp suất giảm đột ngột sẽ phá vỡ chất lỏng thành những giọt nhỏ li ti ngay lập tức.

Phân bố đồng đều: Các cánh có hình dạng chính xác đảm bảo độ bao phủ dòng chảy nhất quán trên toàn bộ hình nón phun, từ mép ngoài đến trung tâm.

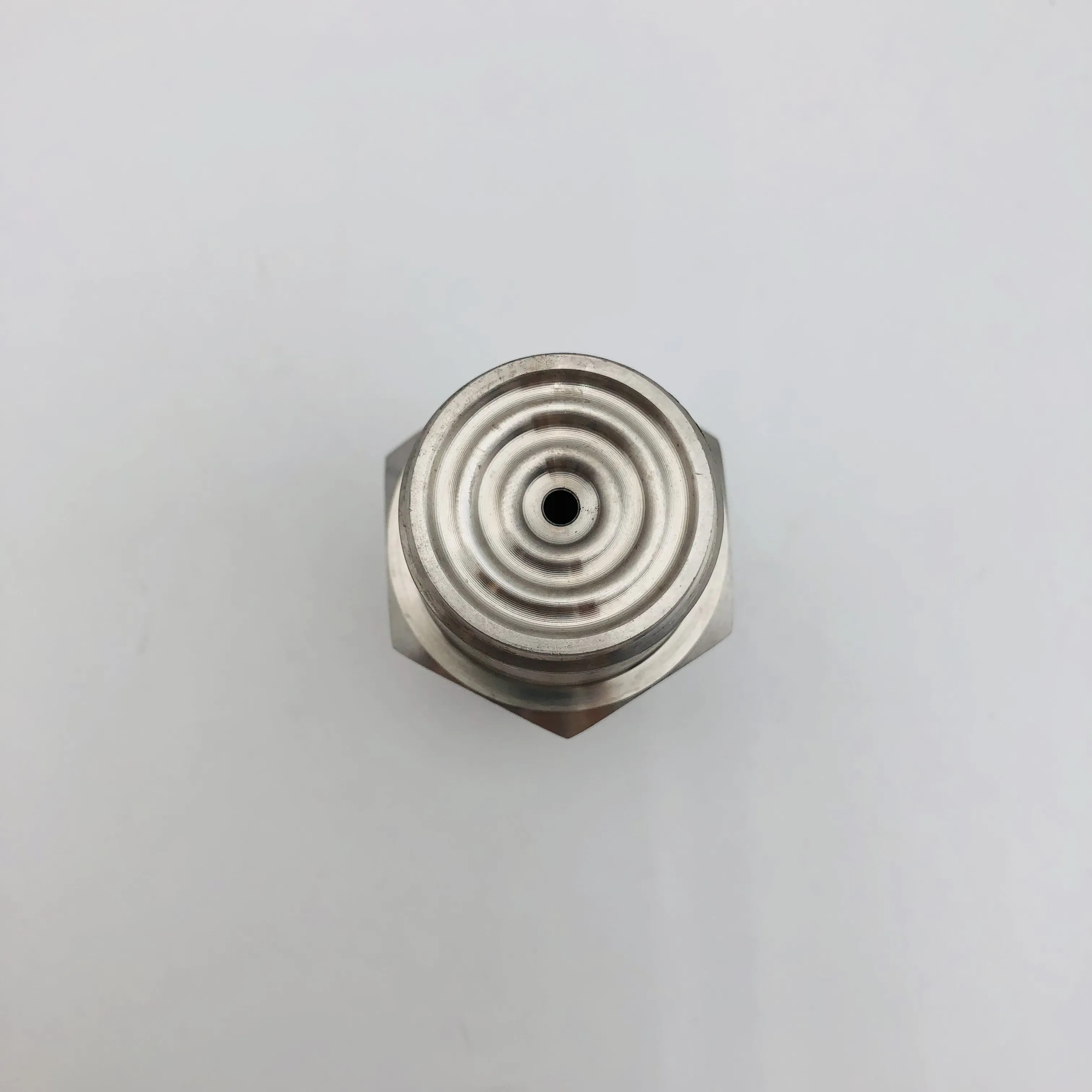

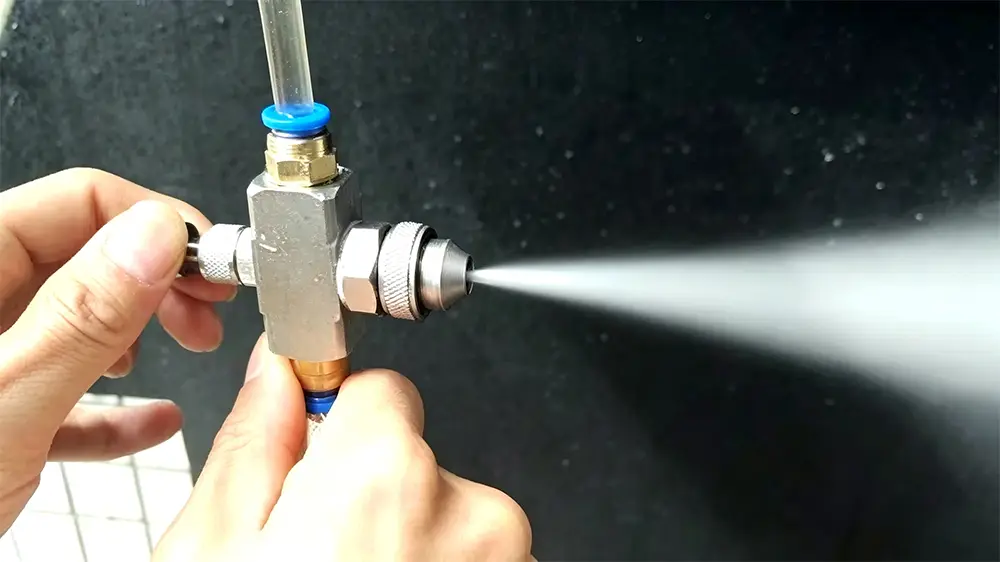

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Nghiên cứu điển hình về khách hàng và Đánh giá thực tế của người mua

Bối cảnh dự án

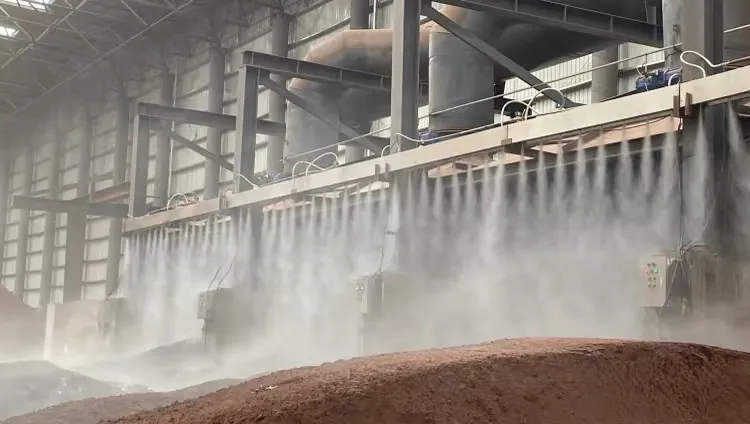

Một mỏ đá tổng hợp lớn tại địa phương ở Đông Nam Á phải đối mặt với tình trạng ô nhiễm bụi nghiêm trọng tại khu vực nghiền, điểm trung chuyển băng tải, bãi chứa và lối đi bốc hàng. Nhà máy từng sử dụng vòi phun bằng gang và nhựa thông thường để khử bụi sương mù. Những vòi phun cũ đó có những nhược điểm rõ ràng: dễ bị mài mòn bởi nước trầm tích hỗn hợp, tắc nghẽn bên trong thường xuyên do bột cát, phun rải rác không đều, tuổi thọ ngắn và phải ngừng thay thế thường xuyên. Ngoài ra, bụi trôi quá mức đã không đáp ứng được các tiêu chuẩn kiểm tra môi trường của địa phương, khiến hoạt động sản xuất hàng ngày bị hạn chế.

Giải pháp tùy chỉnh chúng tôi cung cấp

Nhà máy đã sử dụng vòi phun hình nón toàn phần bằng thép không gỉ SUS304 & SUS316 của chúng tôi để cải tạo toàn bộ khu vực. Chúng tôi đã kết hợp các mô hình hình nón góc rộng áp suất trung bình cho các cột sương mù cố định, đường ống phun bụi trên đỉnh nhà xưởng và băng tải kín.

Đánh giá của khách hàng

"Trước đây, chúng tôi đã thử nghiệm nhiều vòi phun giá rẻ, hầu hết đều bị bùn cát chặn trong vòng một tuần. Vòi phun hình nón hoàn toàn không gỉ này hoạt động hoàn hảo trên hệ thống phun đầu ra của máy nghiền của chúng tôi. Phạm vi phun hình nón đầy đủ, sương mù đồng đều, hầu như không bị tắc ngay cả khi sử dụng nước tuần hoàn của nhà máy. Ít phải bảo trì hơn, chạy ổn định suốt cả ngày. Đáng mua số lượng lớn để ngăn chặn bụi tại mỏ đá."

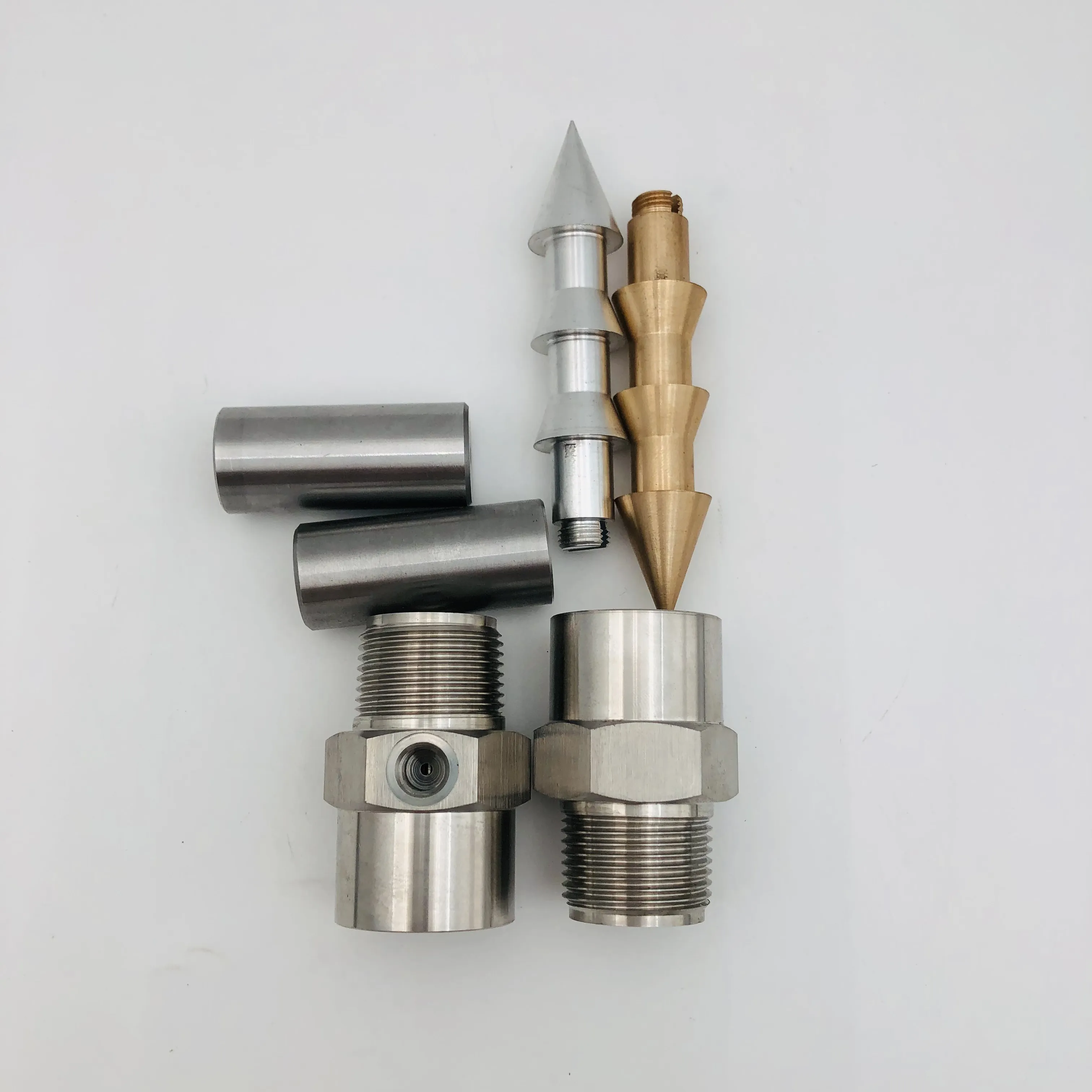

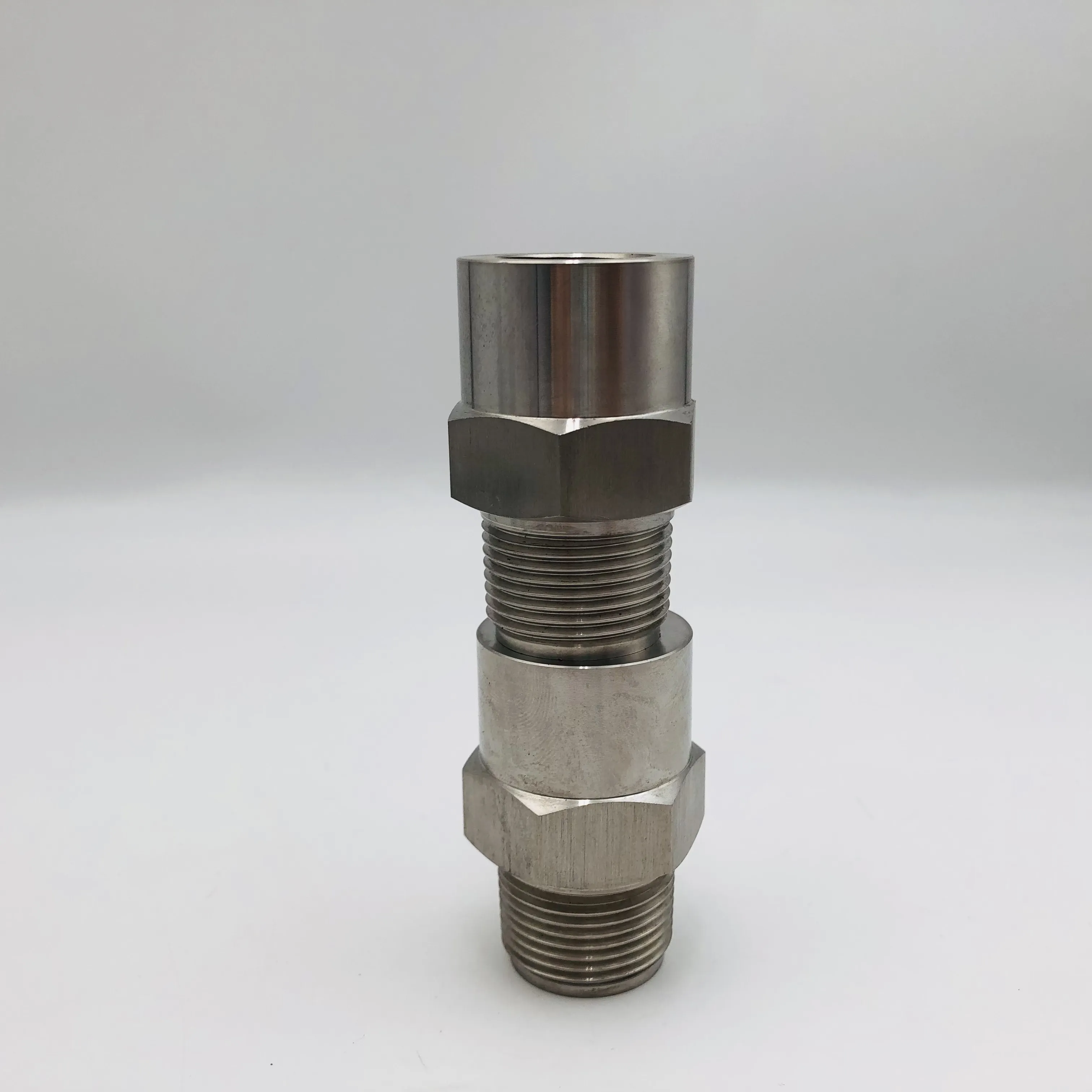

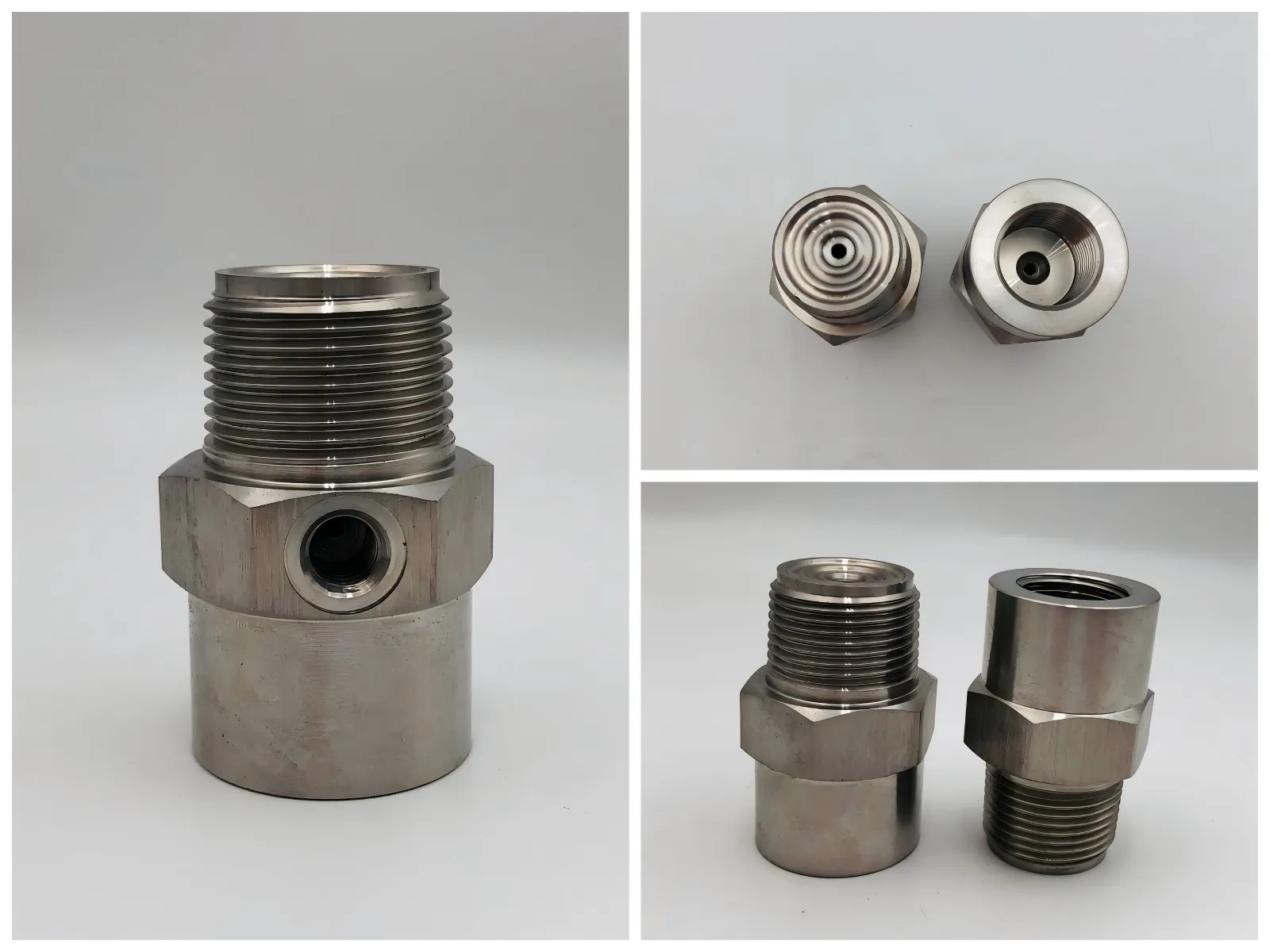

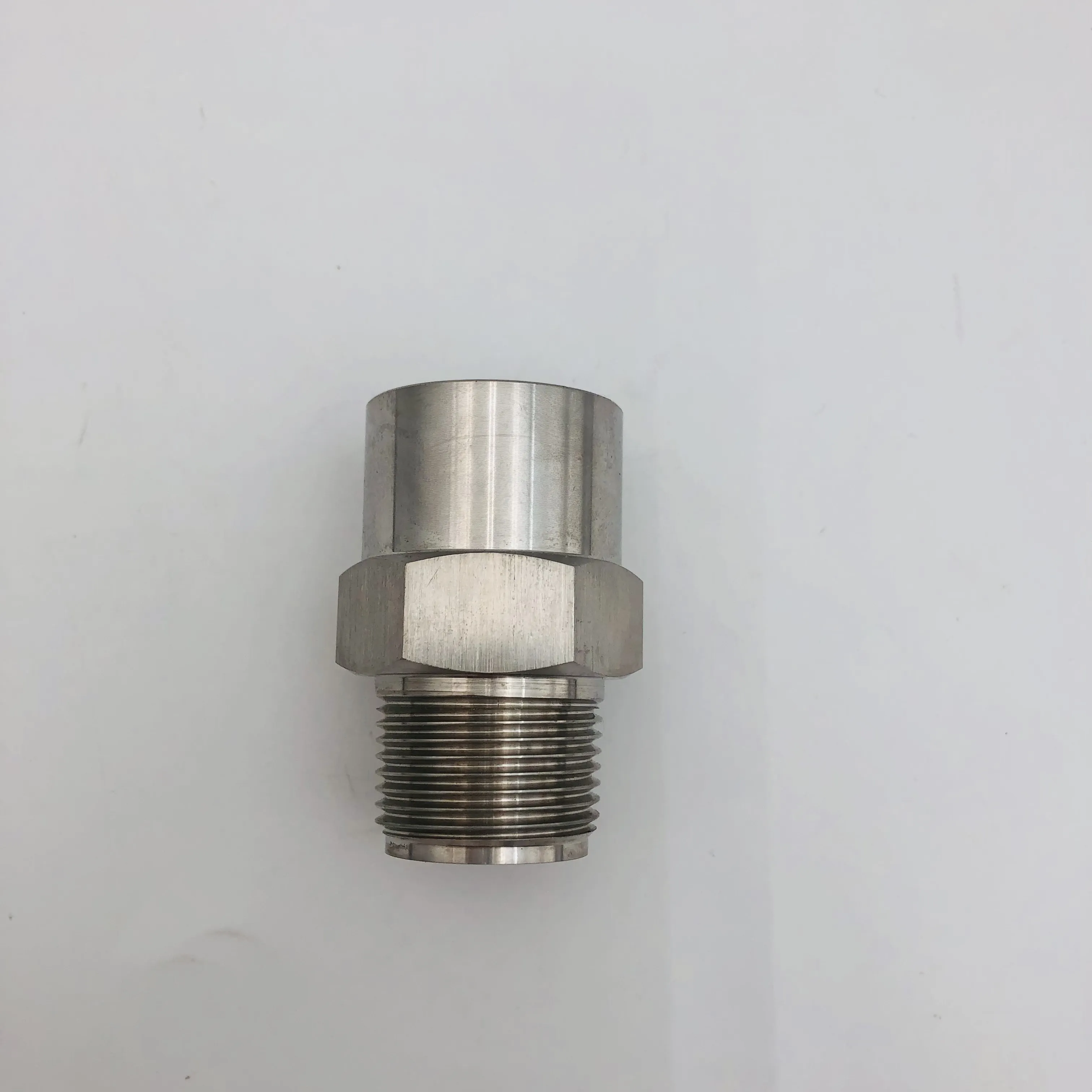

Hiển thị mẫu

Thông số sản phẩm

Tên sản phẩm	Vòi phun hình nón đầy đủ bằng thép không gỉ
Nguyên vật liệu	304, 316, 316L, đồng thau
Tốc độ dòng chảy	tùy chỉnh
Góc phun	tùy chỉnh
Phong cách	Kích thước chủ đề
Đầu phun hình nón đầy đủ BB	1/8”-2”
Đầu phun hình nón đầy đủ HH	1/8”-2”
Vòi phun hình nón đầy đủ GG	1/8”-3/4”
Đầu phun hình nón đầy đủ SJV-B	1/8”-3/4”

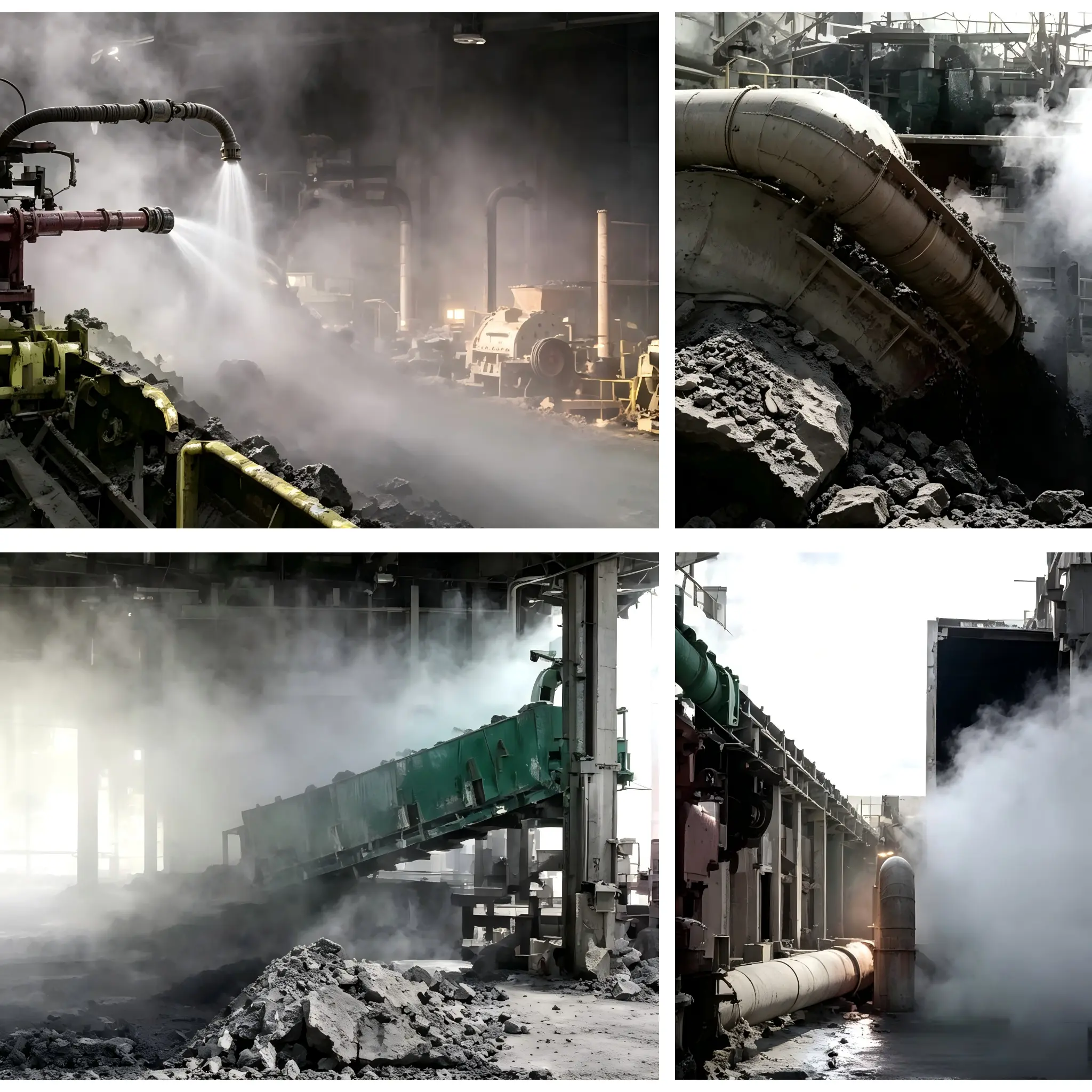

Ứng dụng của vòi phun hình nón toàn phần bằng thép không gỉ

1. Các nhà máy cát và sỏi tạo ra một lượng lớn bụi nổi trong quá trình sản xuất và nghiền cát theo cơ chế. Vòi phun hình nón hoàn toàn bằng thép không gỉ ngăn chặn khí thải bằng cách phun sương mù nước mịn, dày đặc vào không khí. Do đó, các hạt bụi này rơi xuống do trọng lực, giúp ngăn chặn bụi hiệu quả cao ngay tại nguồn.

2. Các nhà máy chế biến ngũ cốc và dầu dễ dàng tích tụ bụi hữu cơ dễ cháy trong quá trình dỡ, vận chuyển và làm sạch nguyên liệu. Hệ thống phun sương phun nước siêu nhỏ một cách chính xác tại các điểm chuyển vật liệu. Hoạt động này giúp giảm thiểu hiệu quả nguy cơ cháy nổ do bụi trong nhà máy.

3. Quy trình nấu chảy và thiêu kết trong các nhà máy luyện kim tạo ra một lượng lớn bụi độc hại và khí thải nhiệt độ cao. Vòi phun hình nón toàn phần bằng thép không gỉ áp suất cao rửa hiệu quả thiết bị nhà xưởng, làm mát lò nung nóng và khử bụi môi trường. Các giọt phân bố đồng đều làm tăng diện tích tiếp xúc khí-lỏng, giúp tăng tốc đáng kể quá trình trung hòa khí độc hại.

4. Các mỏ đá phải đối mặt với tình trạng ô nhiễm bụi nghiêm trọng trong quá trình nổ mìn lộ thiên, khoan đá và sàng lọc cốt liệu. vòi phun hình nón hoàn toàn bằng thép không gỉ ngăn chặn bụi lan rộng, loại bỏ bọt nước thải và làm nguội nhanh chóng các nguyên liệu thô nóng. Hệ thống vòi phun đa năng này còn đóng vai trò như một công cụ chữa cháy hiệu quả cao để dập tắt những đám cháy bất ngờ.

Câu hỏi thường gặp

Câu hỏi 1: Điều gì xác định chính xác vòi phun hình nón hoàn chỉnh bằng thép không gỉ và kiểu phun của nó trông như thế nào?

Câu trả lời 1: Vòi phun hình nón đặc này sử dụng các van bên trong hoặc buồng xoáy để phá vỡ chất lỏng thành sương mịn.

Câu hỏi 2: Các biến số chính quyết định kích thước giọt trong các vòi phun này là gì?

A2: Áp suất vận hành, đường kính lỗ và độ nhớt của chất lỏng quyết định kích thước giọt nước. Áp suất cao hơn buộc chất lỏng đi qua lỗ nhanh hơn, mang lại khả năng nguyên tử hóa tốt hơn.

Câu 3: Thép không gỉ và đồng thau. Làm thế nào để tôi chọn đúng vật liệu?

Câu trả lời 3: Thép không gỉ (304/316L) chịu được nhiệt độ cực cao, độ mài mòn và áp suất cao, khiến nó trở thành tiêu chuẩn công nghiệp cho các nhà máy luyện kim.

Đồng thau mang lại khả năng gia công trơn tru và hiệu suất tốt cho các thiết lập không bị ăn mòn, nhạy cảm với chi phí như làm mát chung hoặc phòng cháy chữa cháy.
